メーカー | キングストン |
分類 | 汎用旋盤 |

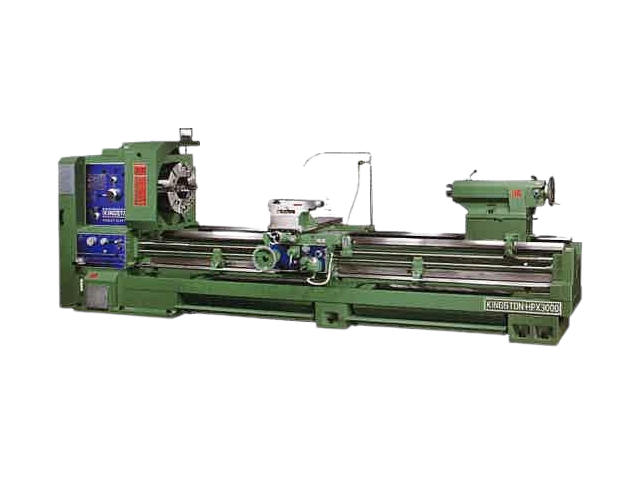

製品名 | HR-870 心間タイプ8000 |
心間タイプ | 8000 |
床面サイズ (mm) |
W : 11000
D : 2100
|
機械サイズ (mm) |
H : 1454
|
機械質重 (kg) | 10080 |
ベッド長さ (mm) |
L : 9878
|
ベッド幅 (mm) |
W : 570
|
ベッド上の振り (mm) |
φ : 870
|
切落し上の振り (mm) | 1158 |
センター間の最大距離 (mm) | 8020 |
主軸回転数 (min-1) | 8~800 |
主軸貫通穴径 (mm) |
φ : 104
|
主軸端形状 | A1-11 |
芯押軸サイズ | MT6 |
芯押軸移動量 (mm) | 300 |
バイト取付部 (mm) | 32-25 |
横送り台の最大移動量 (mm) | 540 |
刃物台最大移動量 (mm) | 240 |
自動送り変換数 (段) | 細20/並40/荒30 |
縦送り量 (mm/rev) | 細0.012-0.044, 並0.06-0.89, 荒1.01-7.12 |
横送り量 (mm/rev) | 縦送りの1/2 |
親ネジ(直径×ピッチ) (mm/in) | φ48-12 |
メトリックネジの範囲 (mm) | 並1-14(31種), 荒16-200(61種) |
インチネジの範囲 (TPI) | 並2-28(40種), 荒5/8"-8"(16種) |
D.P.の範囲 (D.P) | 並4-56(40種), 荒1/2"-3 1/2"(30種) |
モジュールの範囲 (Module) | 並0.5-7(20種), 荒8-56(30種) |
主軸電動機(kW×4P) | 15 |
