株式会社太陽工機

IGH-7NT

お気に入りに追加
メーカー 株式会社太陽工機
分類 内面研削盤

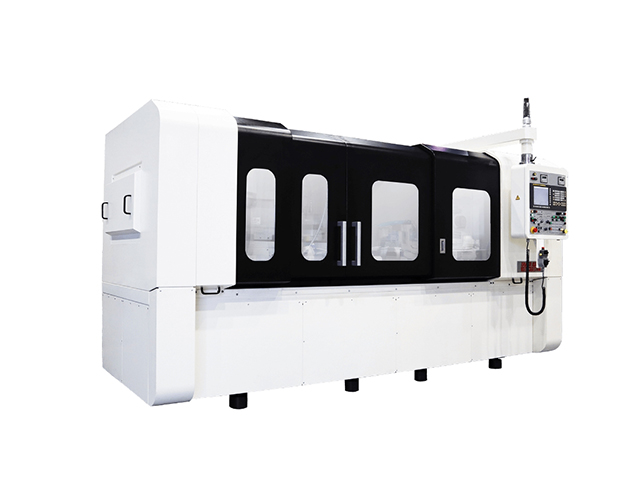

製品名 IGH-7NT
特長
●横形内面研削盤
●ターレット割出機能を持つ砥石台にスピンドルを2本標準装備した、ワーク長750対応の内面研削盤
●ワンチャッキングで内径、外径、端面、テーパ面の連続自動加工が可能
●砥石台固定式、スピンドル1本のNEタイプも用意（NEタイプについてはカタログをご確認ください）
●NC3軸ローダの自動化ユニットをオプションで用意。製造現場の自動化、省人化に対応
工作主軸台旋回角度
(°)
 1, 16
最大加工径 (mm)
 φ : 3～200
最大加工外径
(mm)
 φ : 275
研削可能長さ
(mm)
 150, 450
ワーク長さ (mm)
 750
主軸の振り (mm)
 φ : 300
砥石軸回転数(内研)
(min-1)
 45000, 75000
砥石軸回転数(外研)
(min-1)
 4400
床面サイズ (mm)
 W : 3500 D : 3480
備考
・研削可能長さ450mmはオプションです。
・工作主軸台旋回角度は、手前が1°、後方が16°です。
