| メーカー | カネテック株式会社 |
| 分類 | 電磁チャック |

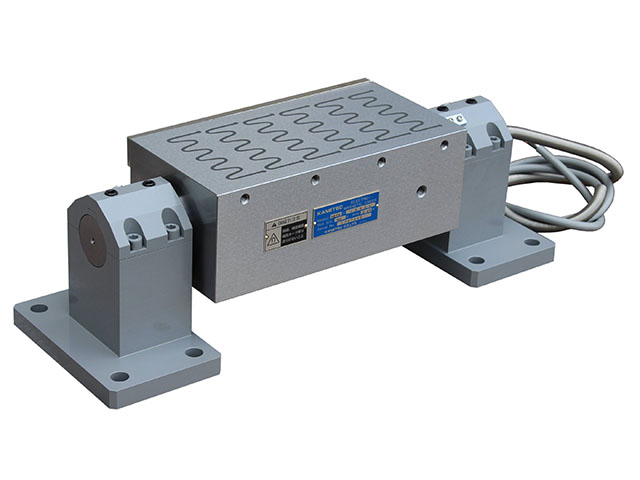

| 製品名 | 強力可傾形電磁チャック KETN-1530U |
特長 | ■吸着力が強力です。取付が簡単で、回転角度が自由に得られます。
■目盛り付きの回転軸なので角度出しが便利です。 |
用途 | 治工具、金型などの成形重研削あるいは軽切削作業に適します。
|
呼び寸法 (mm) | 150×300 |

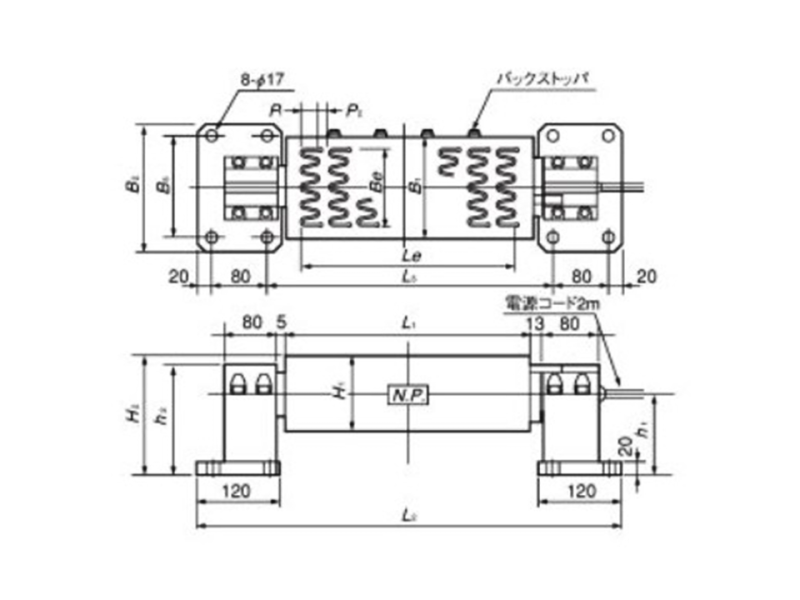

チャック作業面
(mm) |
B1 : 150
L1 : 300
Be : 116
Le : 248
H1 : 110
|
磁極間隔 (mm) |
P1 : 28
P2 : 16
|
可傾台 (mm) |
B2 : 290
B3 : 250
L3 : 352
h1 : 120
h2 : 163
|
全長 (mm) |
L2 : 552
|
全高 (mm) |
H2 : 174
|
質量(kg)
| 56 |
電圧 | DC90V |
電流 | 0.49A |
電装品 | ES-M103B, ES-M305B, EH-V305B, EH-VE305B |
備考 | ・磁力調整不要の場合はES-M形を選定下さい。
・電装品、クランプ金具用部品は付属していません。当社製電装品をお使いになることで最適な性能を発揮することができます。
・目盛リングではおよその角度を設定できますが、精密な角度設定を必要とする場合は別途サインバー等を使用願います。 |
