| メーカー | カネテック株式会社 |
| 分類 | 電磁チャック |

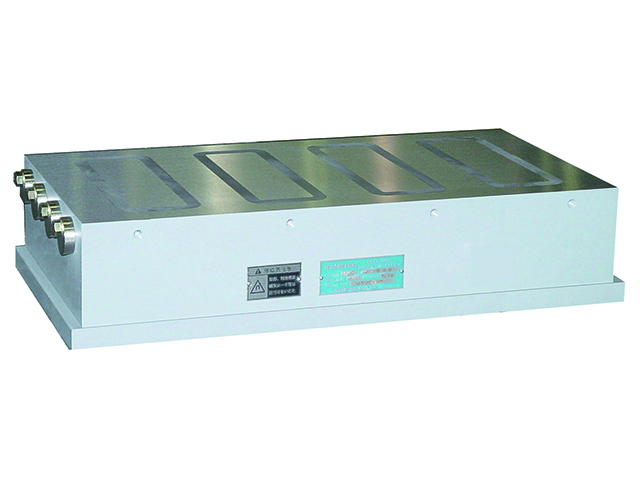

| 製品名 | 超強力形電磁チャック KETZ-2550B |
特長 | ■重切削用の特殊設計による超強力電磁チャックです。
■取り付けや配線、また残留磁気の消去がきわめて容易にできるよう、各種の工夫が施されています。
■ワークが 15mm 厚以上で、大きさが 140×140mm以上になりますと、磁力の度合が極めて効果的に吸着力に作用します。 |
用途 | フライス・プラノミラなどに搭載する重切削用チャックです。
とりわけ厚ものに対する強力チャッキングや、加工力の大きい高速切削作業等に威力を発揮します。 |
呼び寸法 (mm) | 250×500 |

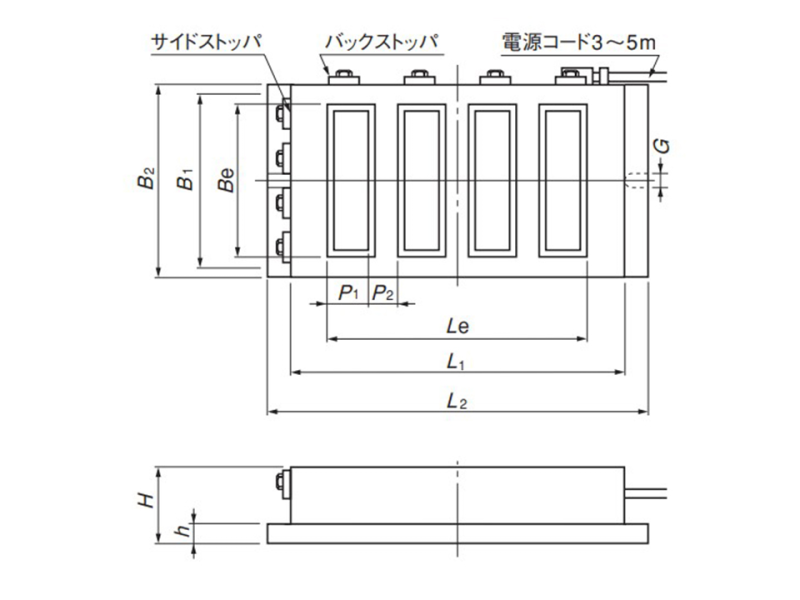

チャック作業面
(mm) |
B1 : 250
L1 : 500
Be : 200
Le : 422
|
磁極数 (極) | 4 |
磁極間隔 (mm) |
P1 : 62
P2 : 54
|
取付面 (mm) |
h : 20
B2 : 256
L2 : 520
|
大きさ (mm) |
H : 110
|
質量(kg)
| 94 |
電圧 | DC90V |
電流 | 1.16A |
電装品 | ES-M103B, ES-M305B, EH-V305B, EH-VE305B |
備考 | ・クランプ締付(穴なし)です。
・電源コードは5m付です。
・磁力調整不要の場合はES-M形を選定下さい。
・上記以外のサイズも、ご用命により製作いたします。
・電装品、クランプ用部品は付属していません。当社製の電装品をお使いになることで最適な性能を発揮することができます。 |
