小林鉄工株式会社

MI 直装型4ツ爪インデペンデントチャック MI-A11-24

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック

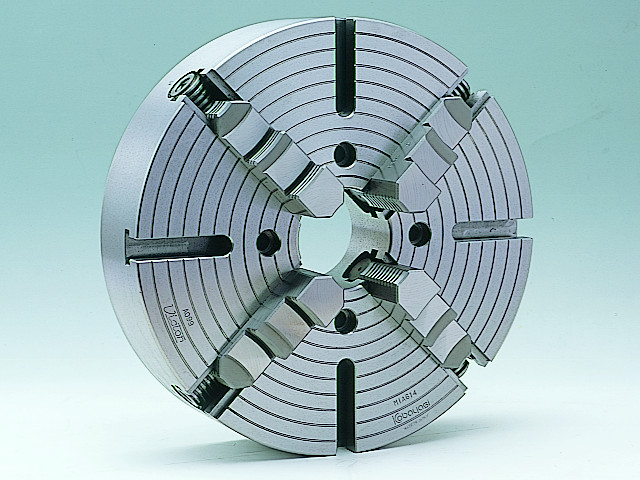

製品名	MI 直装型4ツ爪インデペンデントチャック MI-A11-24

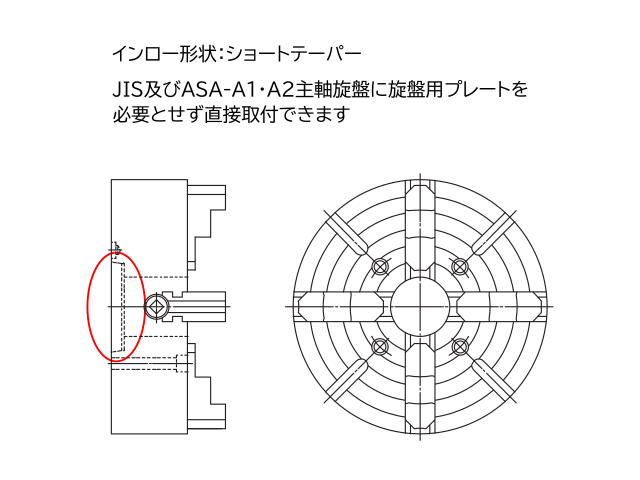

特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
爪数	4
適合主軸端	A1, A2-11
把握外径 (mm)	φ : 25～504
把握内径 (mm)	φ : 130～486
本体許容回転数 (min-1)	850
最大ハンドルトルク (N･m)	275
爪1個の締付力 (kN)	25
質量 (kg)	142
本体(GD2) (N･m2)	231
A	600
B	120
C	150
D	196.864
E	235
F	20
G	15
H	70
J	160
K	50
L	28
N	68
備考	d取付ボルト：4-M20×130
メーカーHP
