小林鉄工株式会社

MI 直装型4ツ爪インデペンデントチャック MI-A11-28

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック

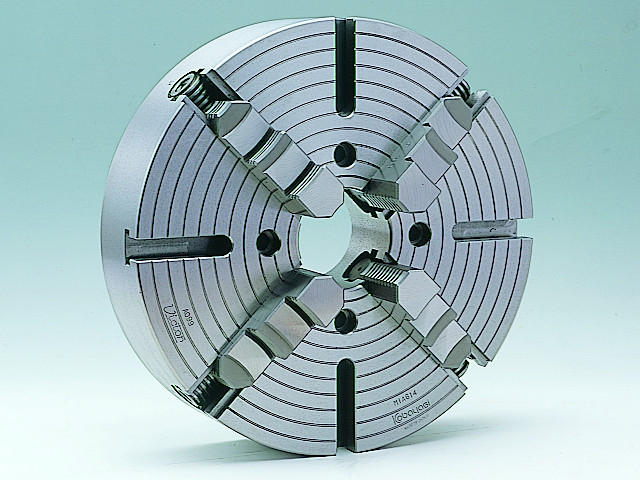

製品名	MI 直装型4ツ爪インデペンデントチャック MI-A11-28

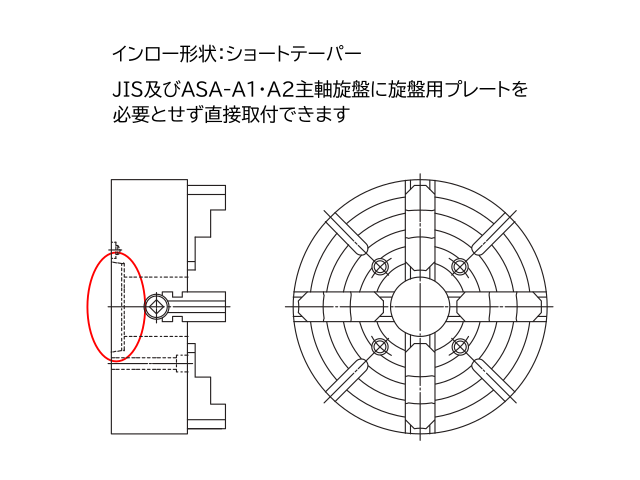

特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
爪数	4
適合主軸端	A1, A2-11
把握外径 (mm)	φ : 40～591
把握内径 (mm)	φ : 150～556
本体許容回転数 (min-1)	750
最大ハンドルトルク (N･m)	294
爪1個の締付力 (kN)	26
質量 (kg)	233
本体(GD2) (N･m2)	518
A	700
B	140
C	150
D	196.864
E	235
F	20
G	17
H	85
J	200
K	55
L	32
N	83
備考	d取付ボルト：8-M20×150
メーカーHP
