MI 直装型4ツ爪インデペンデントチャック MI-A5-8

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック

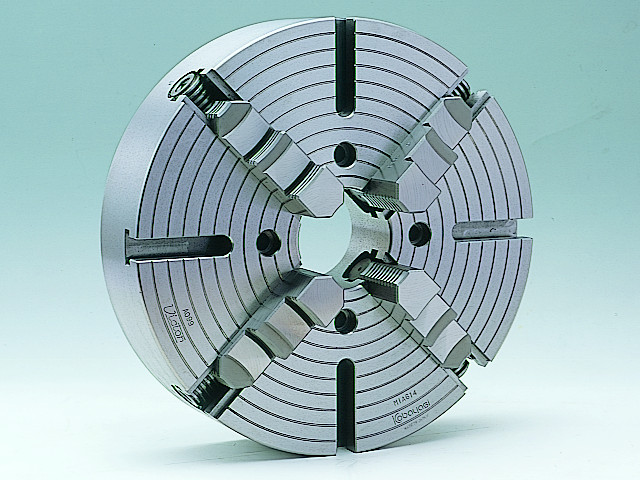

製品名	MI 直装型4ツ爪インデペンデントチャック MI-A5-8

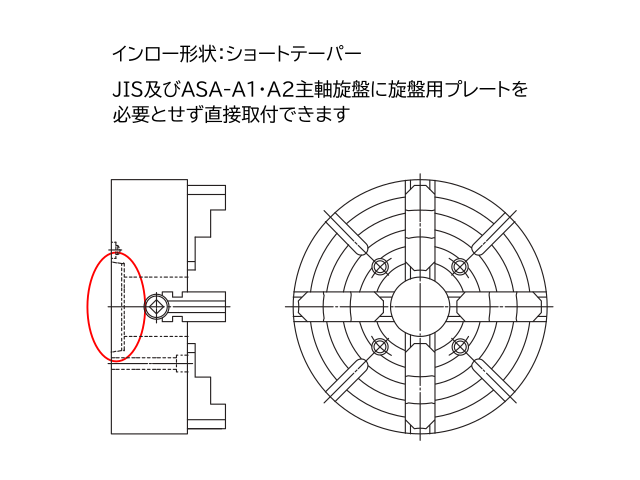

特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
爪数	4
適合主軸端	A1, A2-5
把握外径 (mm)	φ : 15～164
把握内径 (mm)	φ : 68～154
本体許容回転数 (min-1)	2500
最大ハンドルトルク (N･m)	88
爪1個の締付力 (kN)	11
質量 (kg)	15
本体(GD2) (N･m2)	3.04
A	210
B	75
C	60
D	82.558
E	104.8
F	14.5
G	10
H	30
J	75
K	30
L	12
N	44
備考	d取付ボルト：4-M10×80
