小林鉄工株式会社

MI 直装型4ツ爪インデペンデントチャック MI-A6-10

お気に入りに追加

メーカー	小林鉄工株式会社
分類	インディペンデントチャック

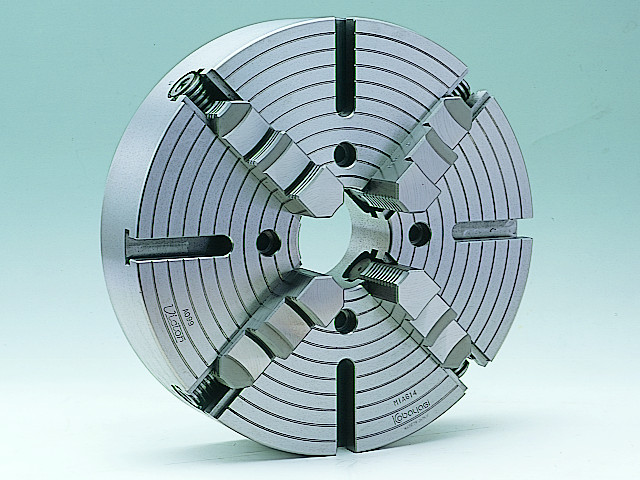

製品名	MI 直装型4ツ爪インデペンデントチャック MI-A6-10
特長・特徴	・JIS及びASA-A1・A2主軸旋盤にプレートなしに直接取り付けできる4ツ爪単動のショートテーパーチャックです。・丸ものワークや異形ワークの把握に適しています。
爪数	4
適合主軸端	A1, A2-6
把握外径 (mm)	φ : 15～200
把握内径 (mm)	φ : 76～190
本体許容回転数 (min-1)	2000
最大ハンドルトルク (N･m)	118
爪1個の締付力 (kN)	15
質量 (kg)	23
本体(GD2) (N･m2)	6.77

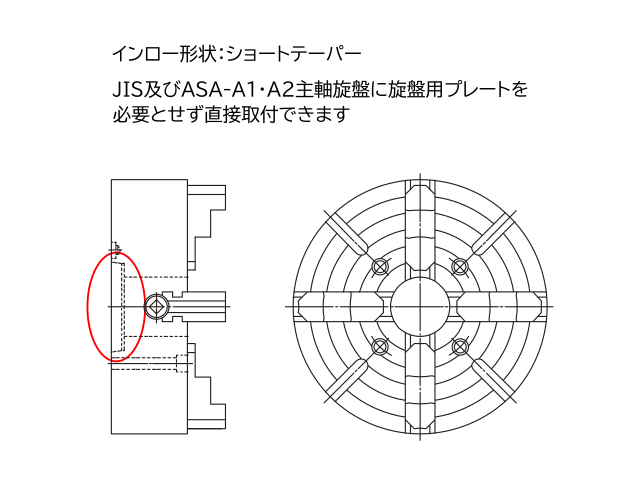

A	255
B	80
C	65
D	106.37
E	133.4
F	16
G	10
H	35
J	90
K	30
L	14
N	49
備考	d取付ボルト：4-M12×85
