治工具類
テーブル
NC円テーブル
MK250(付加軸仕様)
株式会社北川鉄工所
MK250(付加軸仕様)
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社北川鉄工所
分類
NC円テーブル
製品名

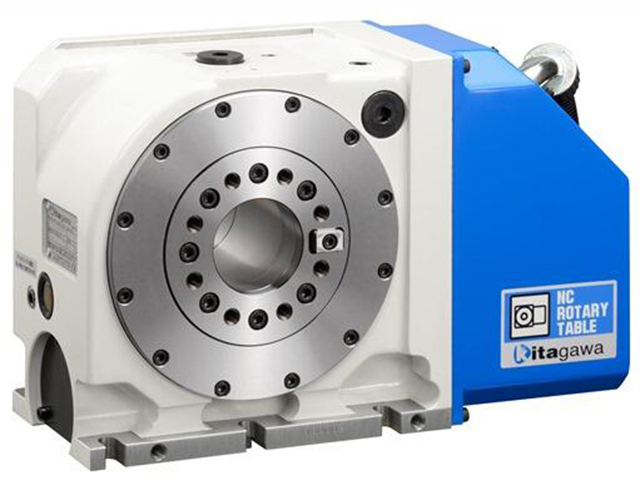

MK250(付加軸仕様)
右勝手
〇
左勝手
〇
許可積載質量(横置き)
(kg)
250
許可積載質量(縦置き)
(kg)
125
テーブル直径
(mm)
φ : 155
テーブル基準穴径
(mm)
φ : 70H7
テーブル貫通穴径
(mm)
φ : 70
センタハイト
(mm)
180
クランプ方式
空圧
クランプトルク
(N・m)
1000
モータ軸換算イナーシャ
(kg・m2)
0.00041
サーボモータ
αiF4/5000-B
減速比
1/90
テーブル最高回転速度
(min-1)
33.3
許容ワークイナーシャ
(kg・m2)
1.95
割出精度
(sec)
20
再現精度
(sec)
4
手動テールストック
MR250RN
テールスピンドル
MSR181A, TSR181A
内蔵ロータリジョイント
油圧/空圧6ポート+マルチパーパスホール
質量
(kg)
95
備考
・オプション面板は、ø250、ø320です。
・クランプトルクは、空圧0.5MPa時の値です。
・最高回転速度は、モータ3000min-1です。
