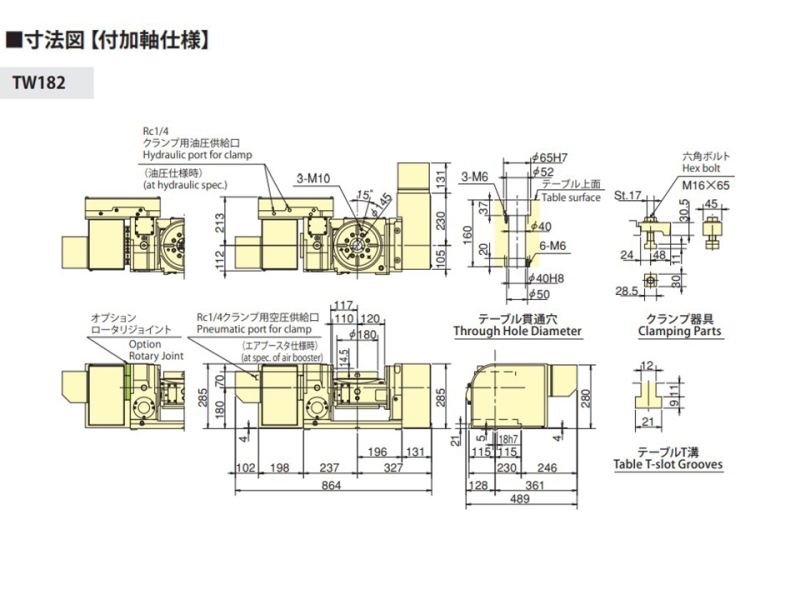

| メーカー | 株式会社北川鉄工所 |
| 分類 | NC円テーブル |
| 製品名 | TW182(付加軸仕様) |
傾斜角度 (°) | -35～110 |
許容積載質量(水平時)
(kg) | 60 |
許容積載質量(傾斜時)
(kg) | 40 |
テーブル直径
(mm) |
φ : 180
|
テーブル基準穴径
(mm) |
φ : 65H7
|
テーブル貫通穴径
(mm) |
φ : 40
|
垂直時センタハイト
(mm) | 180 |
クランプ方式
| 空油圧/油圧 |
クランプトルク(回転軸)
(N･m) | 450 |
クランプトルク(傾斜角)
(N･m) | 800 |
モータ軸換算イナーシャ(回転軸)
(kg･m2) | 0.000242 |
モータ軸換算イナーシャ(傾斜角)
(kg･m2) | 0.000135 |
サーボモータ
| αiF2/5000-B |
減速比(回転軸)
| 1/90 |
減速比(傾斜軸)
| 1/180 |
テーブル最高回転速度(FANUC仕様・回転軸)
(min-1) | 33.3 |
テーブル最高回転速度(FANUC仕様・傾斜軸)
(min-1) | 16.6 |
許容ワークイナーシャ
(kg･m2) | 0.25 |
割出精度(回転軸)
(sec) | 20 |
割出精度(傾斜軸)
(sec) | 60 |
再現精度 (sec) | 4 |
内蔵ロータリジョイント
| RJ40FTT182, 油圧/空圧4ポート+空圧専用1ポート |
空圧外部シリンダ
| NY1312T18B |
油圧外部シリンダ
| NY0912T18A |
質量 (kg) | 178 |
備考 | ・クランプトルクは、空圧0.5MPa時、油圧3.5MPa時の値です。
・最高回転速度は、モータ3000min-1です。

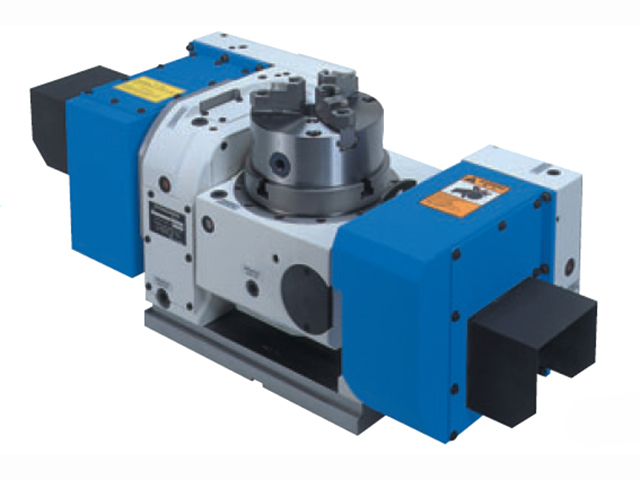

・製品写真にはチャックが搭載されていますが、本製品にはチャックは付属しておりません。 |
