メーカー | 株式会社北川鉄工所 |
分類 | NC円テーブル |

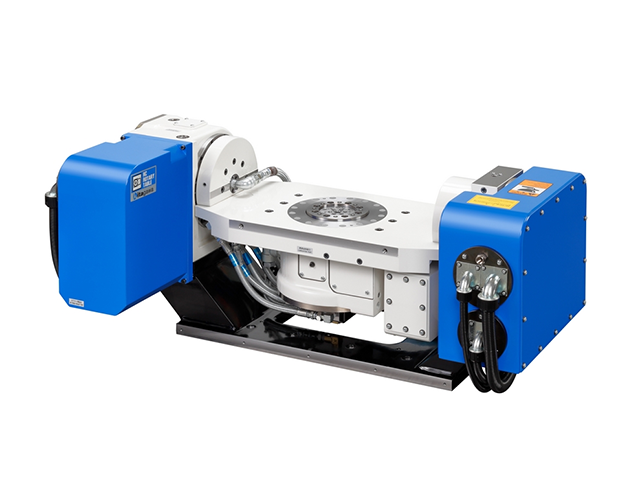

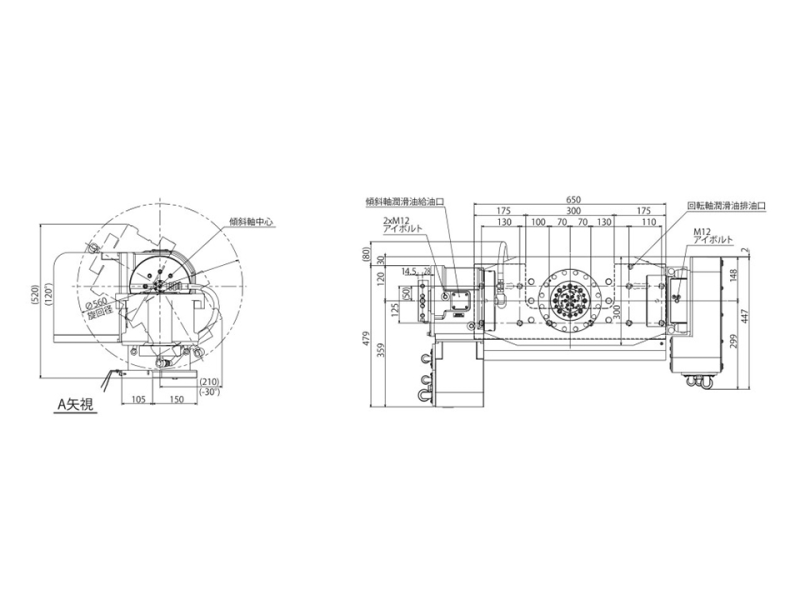

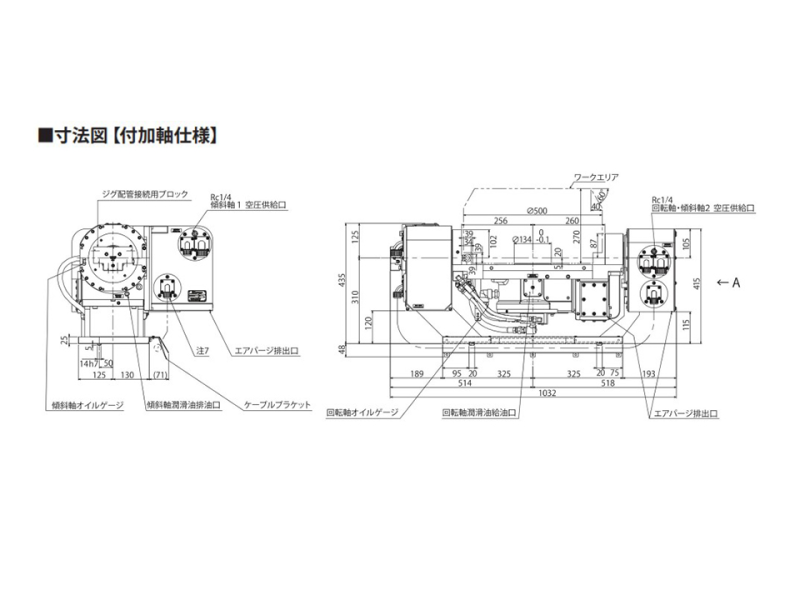

製品名 | RKT500(付加軸仕様) |
傾斜角度 (°) | -30~120 |
許容積載質量(水平時) (kg) | 100 |
許容積載質量(傾斜時) (kg) | 100 |
テーブル直径 (mm) |
φ : 134
|
テーブル基準穴径 (mm) |
φ : 80(+0.06/+0.02)
|
テーブル貫通穴径 (mm) |
φ : 70
|
垂直時センタハイト (mm) | 310 |
クランプ方式 | 空圧 |
クランプトルク(回転軸) (N・m) | 600 |
クランプトルク(傾斜角) (N・m) | 740 |
モータ軸換算イナーシャ(回転軸) (kg・m2) | 0.000318 |
モータ軸換算イナーシャ(傾斜角) (kg・m2) | 0.006294 |
サーボモータ | αiS4/5000-B(回転軸), βiS12/3000-B(傾斜軸) |
減速比(回転軸) | 1/50 |
減速比(傾斜軸) | 1/20 |
テーブル最高回転速度(FANUC仕様・回転軸) (min-1) | 75, 80 |
テーブル最高回転速度(FANUC仕様・傾斜軸) (min-1) | 50, 70 |
許容ワークイナーシャ (kg・m2) | 1.8 |
割出精度(回転軸) (sec) | 30 |
割出精度(傾斜軸) (sec) | 30 |
再現精度(回転軸) (sec) | 4 |
再現精度(傾斜軸) (sec) | 4 |
内蔵ロータリジョイント | 油圧/空圧6ポート+マルチパーパスホール 1ポート |
質量 (kg) | 300 |
備考 | ・クランプトルクは、空圧0.5MPa時の値です。
・ワークの偏心トルクが50Nm以上の場合、回転軸の最高回転速度は75min-1になります。
・最高回転速度(回転軸)のモータ3750min-1時は75min-1、モータ4000min-1時は80min-1です。
・ワーク質量が50kg以上の場合、傾斜軸の最高回転速度は50min-1になります。
・最高回転速度(傾斜軸)のモータ1000min-1時は50min-1、モータ1400min-1時は70min-1です。
・ロータリジョイントのマルチパーパスホールはクーラントや1.5MPaまでの油空圧などに使用できます。 |
メーカーHP | |
