プレス・板金・溶接
レーザー加工機
CO2レーザー
ML1515VZ20
三菱電機株式会社

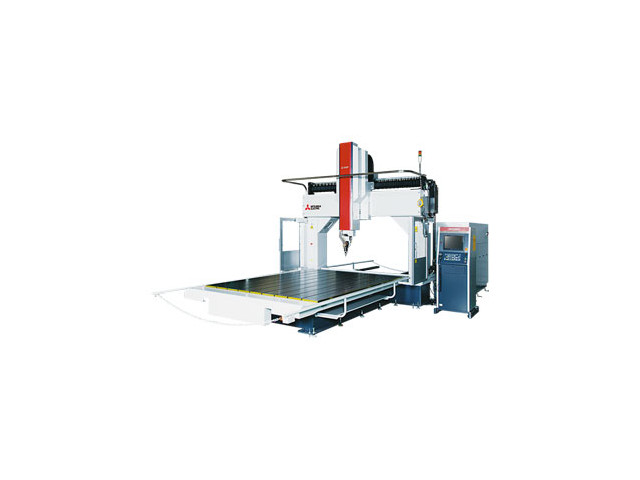

ML1515VZ20
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
三菱電機株式会社
分類
CO2レーザー
製品名
ML1515VZ20
特長
●三次元CO2レーザ加工機
加工ヘッド構造
オフセット型
移動方式
ハイブリッド方式(X軸:テーブル移動、Y軸:光移動)
制御軸数
X-Y-Z-W-U-V同時6軸
集光レンズ焦点距離
f190.5mm{f7.5“}
最大ワーク寸法
(mm)
W : 920
D : 920
H : 550
平板加工最大ワーク寸法(C軸89°固定)
(mm)
W : 1520
D : 1320
ストローク
(mm)
X : 1520
Y : 1520
Z : 850
C : -360~360
A : -135~135
早送り速度
(m/min)
X : 45
Y : 45
Z : 35
W : 360
U : 360
最大加工送り速度
(m/min)
X : 35
Y : 35
Z : 35
W : 360
U : 360
繰返し精度
(mm)
X : -0.015~0.015
Y : -0.015~0.015
Z : -0.015~0.015
倣い制御方式
先端独立倣い 3軸NC倣い(プログラム上で、Mコードにより選択)
テーブル搭載質量
(kg)
700
パスライン
(mm)
650
適合発振器
ML20XF.ML40CF-R
床面サイズ
(mm)
W : 2650
D : 4489
機械サイズ
(mm)
H : 3850
機械質量
(kg)
6000
備考
・機械質量はおおよその数値になります。
