三菱電機株式会社

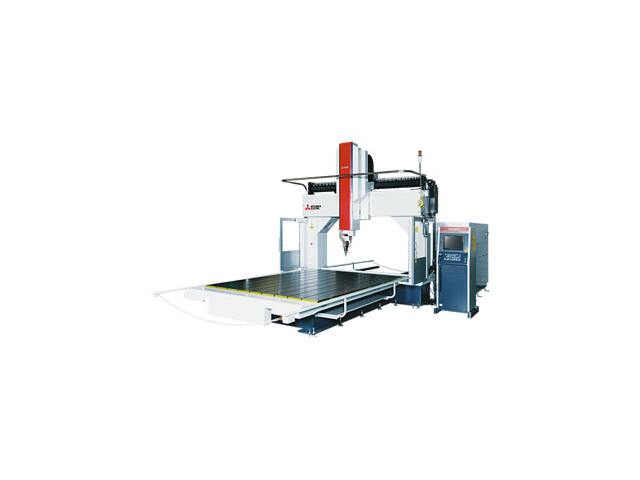

ML3122VZ20

お気に入りに追加
メーカー 三菱電機株式会社
分類 CO2レーザー
製品名 ML3122VZ20
特長
●三次元CO2レーザ加工機
加工ヘッド構造
オフセット型
移動方式
ハイブリッド方式(X軸：テーブル移動、Y軸：光移動)
制御軸数
X-Y-Z-W-U-V同時６軸
集光レンズ焦点距離
ｆ190.5ｍｍ｛ｆ7.5“｝
最大ワーク寸法
(mm)
 W : 2500 D : 1600 H : 550
平板加工最大ワーク寸法(C軸89°固定)
(mm)
 W : 3100 D : 2000
ストローク (mm)
 X : 3100 Y : 2200 Z : 850 C : -360～360 A : -135～135
早送り速度 (m/min)
 X : 35 Y : 35 Z : 35 W : 360 U : 360
最大加工送り速度
(m/min)
 X : 35 Y : 35 Z : 35 W : 360 U : 360
繰返し精度 (mm)
 X : -0.015～0.015 Y : -0.015～0.015 Z : -0.015～0.015
倣い制御方式
先端独立倣い　３軸NC倣い(プログラム上で、Mコードにより選択)
テーブル搭載質量
(kg)
 2000
パスライン (mm)
 650
適合発振器
ML20XF.ML40CF-R
床面サイズ (mm)
 W : 3330 D : 7730
機械サイズ (mm)
 H : 3850
機械質量 (kg)
 8000
備考
・機械質量はおおよその数値になります。
