カネテック株式会社

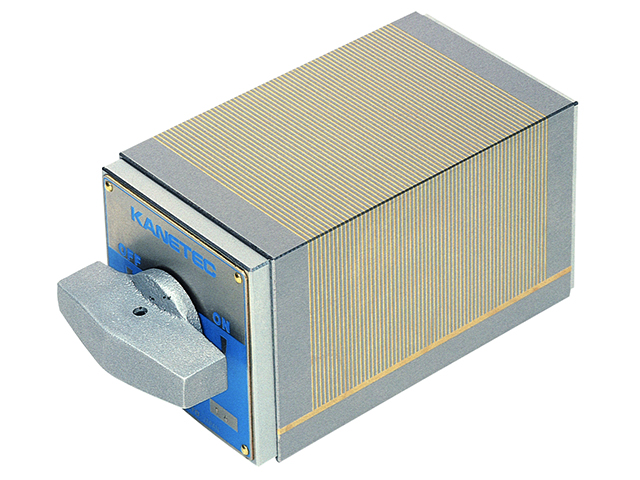

三面吸着形永磁ミニチャック MMW-3F70A

お気に入りに追加

メーカー	カネテック株式会社
分類	永磁チャック
製品名	三面吸着形永磁ミニチャック MMW-3F70A
特長	■三面吸着なので、一面を吸着させて固定し、さらに他の面でワークを吸着させることができます。 ■小物も吸着できるマイクロピッチの磁極です。 ■防滴構造です。
用途	マグネットチャックと併用できる三面吸着タイプです。小さなワークの角度出しやアングルの研削に適しています。
呼び寸法 (mm)	70×115

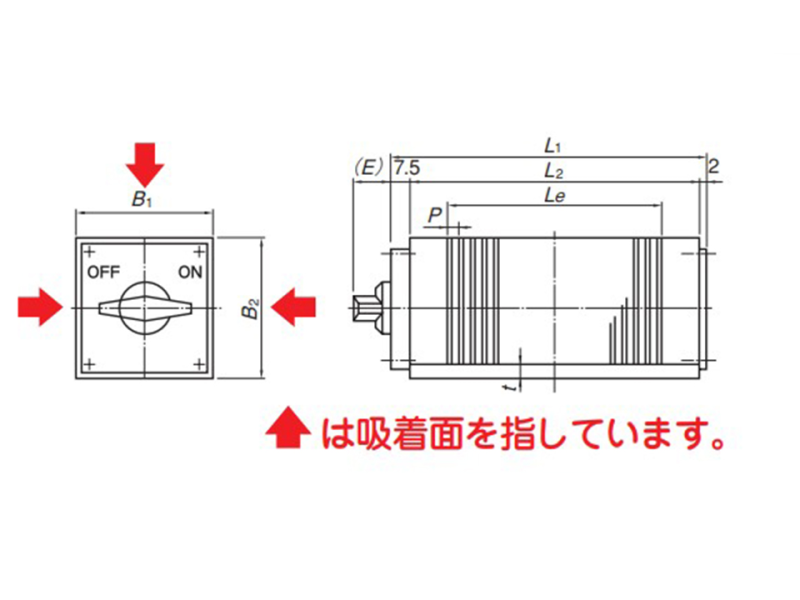

寸法 (mm)	B1 : 70 B2 : 70 L1 : 125.5 L2 : 115 E : 25.5 Le : 90.5 t : 10
磁極間隔 (mm)	P : 1.5
質量(kg)	4.0
平行度	0.02mm
直角度	0.01mm
吸着力(N)	900
備考	・磁極間隔(P)は、0.5mm+1.0mmです。・吸着力はS15C、□50×t25、研削仕上で、他の面に吸着物がない場合の値です。・2面以上の吸着面に同時にワークを吸着させた場合は各々の吸着力が低下しますのでご注意下さい。
