カネテック株式会社

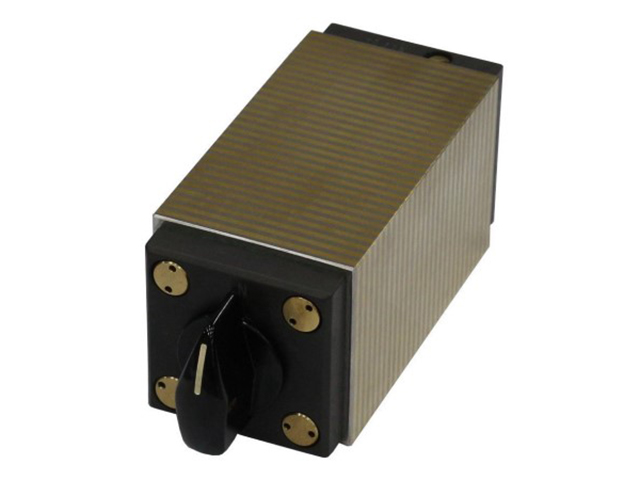

四面吸着形永磁ミニチャック MMXW-611A

お気に入りに追加

メーカー	カネテック株式会社
分類	永磁チャック
製品名	四面吸着形永磁ミニチャック MMXW-611A
特長	■四面吸着ができるユニークな万能タイプのミニチャックです。 ■ワークを工作機械のベッドに中継吸着させたり、上面と側面に同時吸着も可能です。また、ガイドストッパとしてワークの固定用に使用することもできます。 ■精度は、平面度0.01mm、平行度0.02mm、直角度0.03mmです。 ■防滴構造です。
用途	研削、穴ぐり、切削、溶接、組立などで加工物を保持するのに適します。四面が同時に吸着しますので、マグネットバイスとしても使え、広く応用できます。

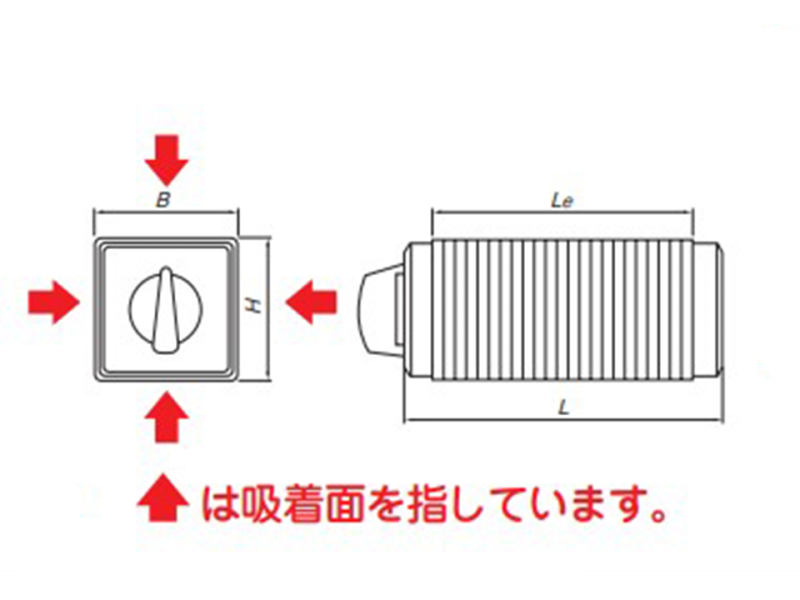

寸法 (mm)	B : 65 L : 139 Le : 115
磁極間隔 (mm)	P : 4
大きさ (mm)	H : 65
質量(kg)	3.5
吸着力(三面全面吸着後の四面目) (N)	400
吸着力(一面全面吸着後の二面目) (N)	60
備考	・磁極間隔(P)は、2mm+2mmです。・吸着力はS15C、□50×t25、研削仕上で、他の面に吸着物がない場合の値です。・2面以上の吸着面に同時にワークを吸着させた場合は各々の吸着力が低下しますのでご注意下さい。
メーカーHP

こちらの製品も見られています

カネテック株式会社

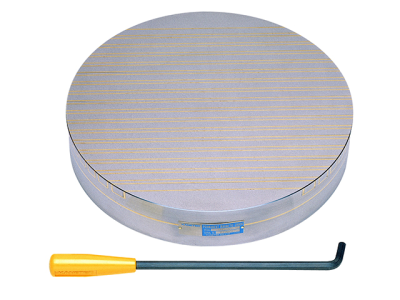

切削用超強力型永磁チャック RMA-1530A

ギガ・セレクション
GSX42-150150-C

カネテック株式会社

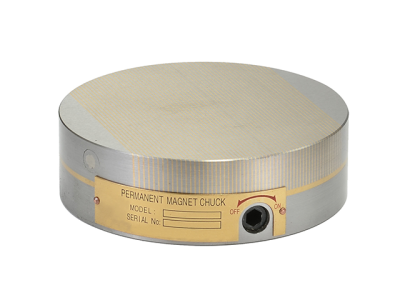

強力丸形永磁チャック RMA-C20
