株式会社ソディック

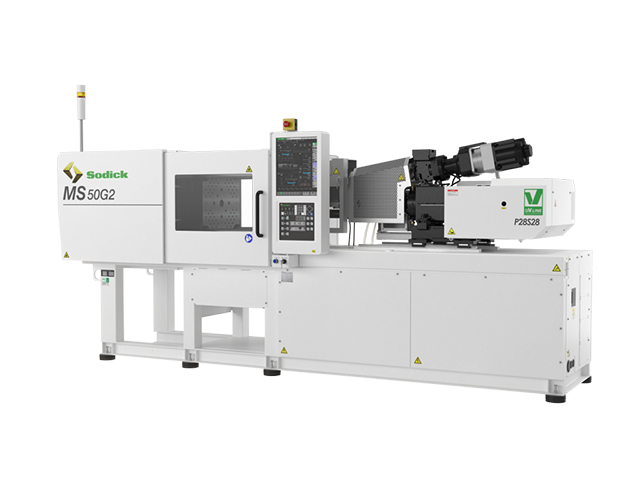

MS50G2(4)

お気に入りに追加

メーカー	株式会社ソディック
分類	射出成形機
製品名	MS50G2(4)
型開閉方式	電動サーボボールネジ
型締方式	ダブルトグル
最大型締力 (tnf)	490
タイバー間隔 (mm)	W : 360 L : 360
プラテン寸法 (mm)	W : 500 L : 500
デイライト (mm)	600
型締ストローク (mm)	250
最小金型厚さ (mm)	150
最大金型厚さ (mm)	350
最大エジェクトストローク (mm)	80
適応プランジャー径 (mm)	28
プランジャーストローク (mm)	160
射出容量 (cc)	98.5
最大射出圧力 (MPa)	235
最大保圧 (MPa)	188
射出率 (cm3/sec)	185
最大射出速度 (mm/sec)	300
ノズル押付力 (kN)	15.7
ユニット移動ストローク (mm)	280
スクリュー径 (mm)	28
最大スクリュー回転数 (min-1)	400
定格スクリュトルク (N･m)	285
可塑化射出方式	スクリュプリプラ
可塑化能力 (kg/hour)	40
温度制御	7点
ヒータ容量(AC)	9.1kW
本体サイズ (mm)	W : 3725 D : 1155 H : 1729
本体重量 (kg)	3100
備考	・デイライトは、最大型厚+最大ストロークの値です。・スクリュトルク、最大スクリュ回転数は可塑化装置の出力計算値です。実際の値は樹脂や温度により異なることがあります。・最大射出圧力および最大保圧は装置の理論値(計算値)であり、実際の樹脂の圧力ではありません。・最大射出圧力および最大保圧は射出モータのデューティーにより、連続して発生できないことがあります。・機械寸法は突起物およびシグナルライトを除く寸法です。・上記仕様は予告なく変更する場合があります。
