野村DS株式会社

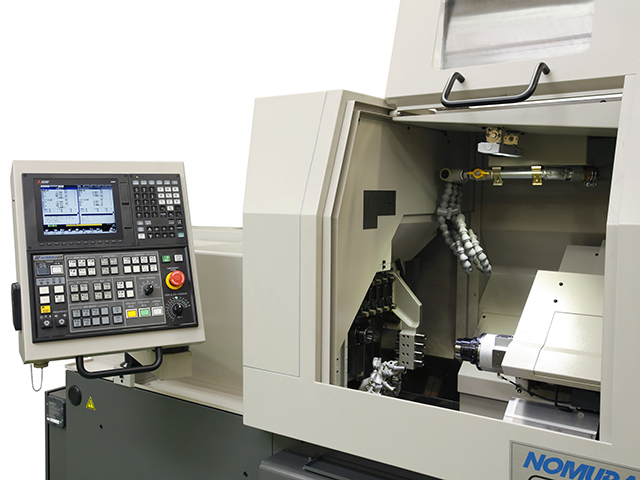

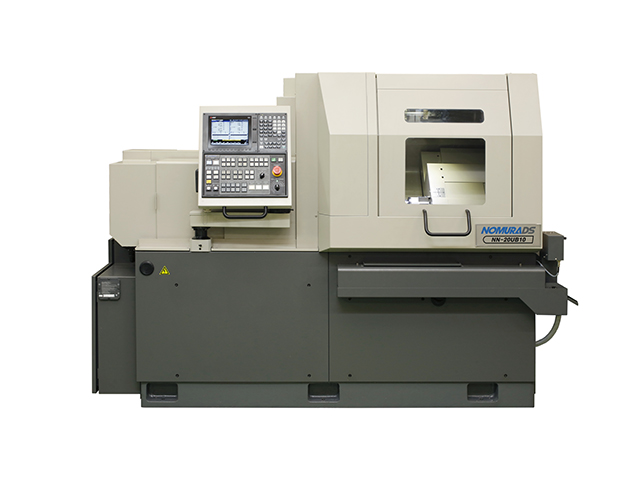

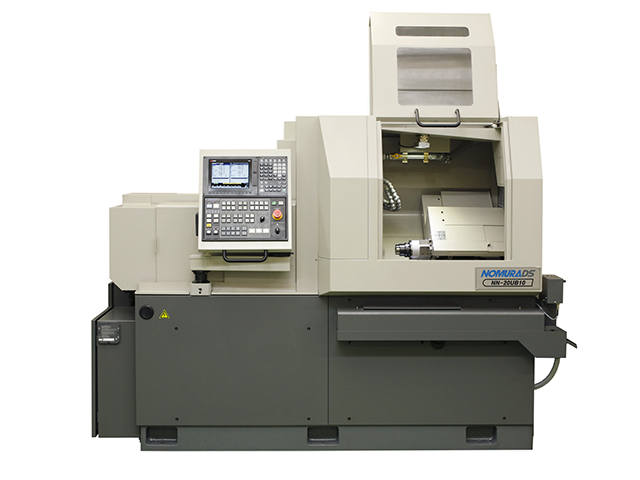

NN-20UB10

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	野村DS株式会社
分類	NC自動盤
製品名	NN-20UB10
最大加工径 (mm)	φ : 20, 25
最大加工長 (mm)	200
制御装置メーカー	三菱電機
制御装置	M80 TypeA
床面サイズ (mm)	W : 2215 D : 1030
機械サイズ (mm)	H : 1680
機械質重 (kg)	2135
最大製品取り出し長 (mm)	70, 105
最大ツール取り付け数 (本)	17
第1 最大主軸回転数 (min-1)	10000
第2 最大主軸回転数 (min-1)	6000
第1 バイト (本)	5, 6
第1 正面穴あけ (本)	4
第1 クロス回転工具 (本)	4, 5
第1 正面最大穴あけ径 (mm)	φ : 10
第1 正面最大穴あけ長 (mm)	40, 70
第1 正面最大ネジ立て径	M8
第1 クロス回転工具軸最大穴あけ径 (mm)	φ : 8
第1 クロス回転工具軸最大ネジ立て径	M6
第1 クロス回転工具最大回転数 (min-1)	6000
第1 C軸最小指令単位 (°)	0.0001
第2 バイト (本)	1
第2 正面穴あけ (本)	3
第2 クロス回転工具 (本)	8
第2 正面偏芯回転工具穴あけ (本)	M6
第2 正面穴あけ/正面偏芯穴あけ (本)	2/2(オプション)
第2 正面＆偏芯正面最大穴あけ径 (mm)	φ : 8/6(オプション)
第2 正面＆偏芯最大ネジ立て径	M6/M5(オプション)
第2 早送り速度 (m/min)	30
第2 最小指令単位 (mm)	0.0001
第2 C軸最小指令単位 (°)	0.0001
主軸高さ (mm)	1000
主軸貫通穴径 (mm)	φ : 24, 27
空気圧源圧力 (MPa)	0.6
空気圧源流量(L/min)	50
主軸電動機(kW)	2.2, 3.7
工具軸電動機 (kW)	0.75
背面主軸電動機 (kW)	1.5
背面工具軸電動機 (kW)	0.4
電動機ストローク (kW)	X1 : 1.0 Y1 : 0.5 Z1 : 1.0 X2 : 0.5 Z2 : 0.5
切削油ポンプ (kW)	0.25
潤滑油ポンプ (kW)	0.003
電源容量 (kVA)	12
切削油タンク容量 (L)	110
潤滑油タンク容量 (L)	1.8

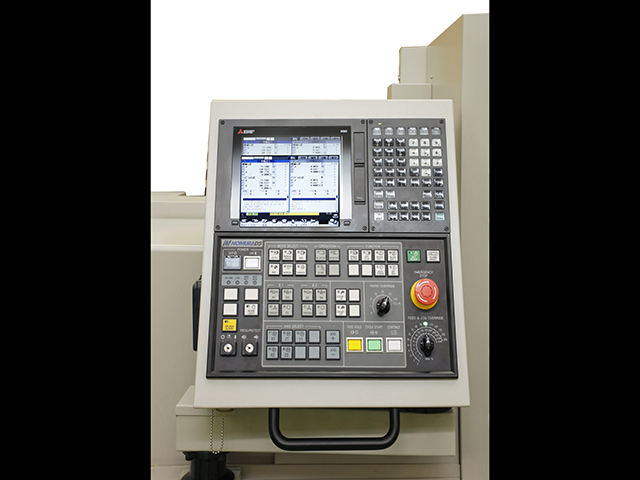

NC標準機能	■8.4インチ　カラー液晶ディスプレイ ■加工プログラムメモリ容量：1280ｍ[500KB] ■工具補正組数：256pcs. ■バックグラウンド編集機能 ■C軸機能(第1主軸・第2主軸) ■ユーザマクロ ■ノーズR補正 ■コーナー面取り/コーナーR ■固定サイクル ■複合固定サイクル ■ジオメトリック指令 ■操作ガイダンス ■シリアル入出力インターフェース ■USBインターフェース ■SDカードスロット
備考	・最大加工径φ25mmはオプションです。・最大製品取り出し長は、工具回転式背面ツールスタンド使用時は70mmです。・主軸貫通穴径φ27mmはオプションです。・第1 バイトは□12.7×150mmです。6本はオプションです。・第1 正面穴あけはER16です。・第1 クロス回転工具はER16です。5本はオプションです。・第1 正面最大穴あけ長は、深穴用ドリルホルダ使用時は70mmです。・第2 バイトは□10×80mmです。・第2 正面穴あけはER16です。・電動機背面工具軸はオプションです。
