スター精密株式会社

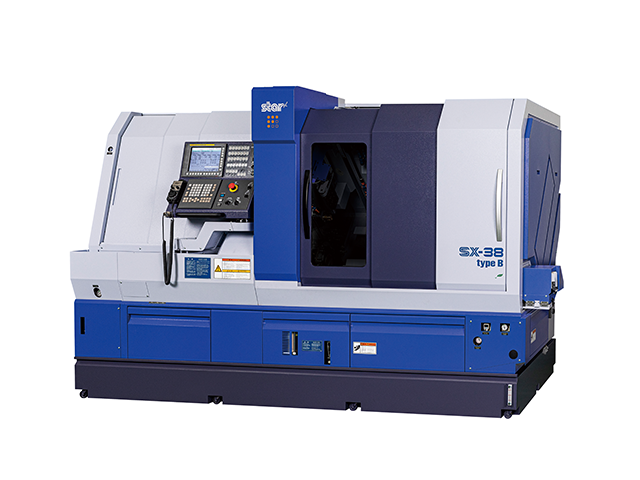

SX-38 typeA/B

お気に入りに追加

メーカー	スター精密株式会社
分類	NC自動盤
型番	SX-38 typeA/B
特長	●スイス型CNC自動旋盤
最大加工径 (mm)	φ : 38, 42
最大加工長 (mm)	150
制御装置メーカー	FANUC
床面サイズ (mm)	W : 2955 D : 1430
機械サイズ (mm)	H : 2005
機械質重 (kg)	5800
主軸回転数 (min-1)	7000
主軸刃物台工具本数	奥側バイト4本＋B軸制御付回転工具ユニット4Pos＋手前側10面タレット型刃物台
ストローク (mm)	X1 : 96 Y1 : 415 Z1 : 320, 95 X2 : 400 Y2 : 162 Z2 : 596 X3 : 155 Y3 : 63 Z3 : 117 B : 135
主軸貫通穴径 (mm)	φ : 43
芯押軸移動量 (mm)	7000
クシ刃回転工具回転速度 (min-1)	6000
背面刃物台回転工具回転速度 (min-1)	5000
タレット刃物台回転工具回転速度 (min-1)	6000
主軸電動機(kW)	7.5, 11
サブ主軸電動機 (kW)	7.5, 11
備考	最大加工長は、前方排出時最大70mm、70mm以上はパイプ式製品排出装置にて対応可能。主軸回転数はR.G.B.のとき15, 000min-1、固定G.B.のとき18, 000min-1。ストローク(Z1)はR.G.B.のとき105mm、固定G.B.のとき135mm。主軸貫通穴径(φ)の13mmはチャックスリーブ最小径です。 6ポジション＋α(主軸刃物台工具を一部共用可) G.B.仕様専用機
メーカーHP
