野村DS株式会社

NN-32J

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	野村DS株式会社
分類	NC自動盤

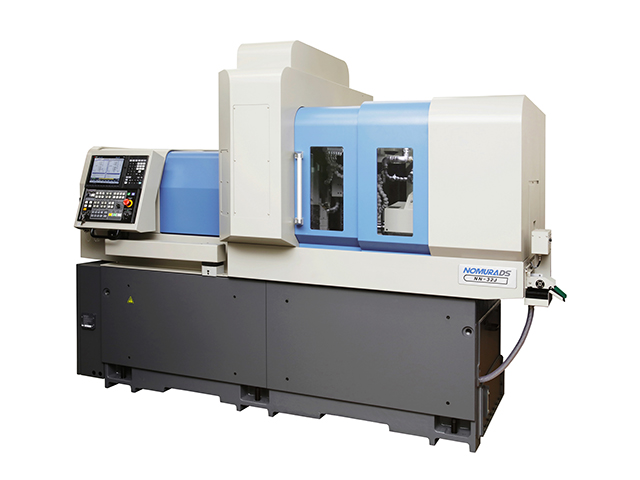

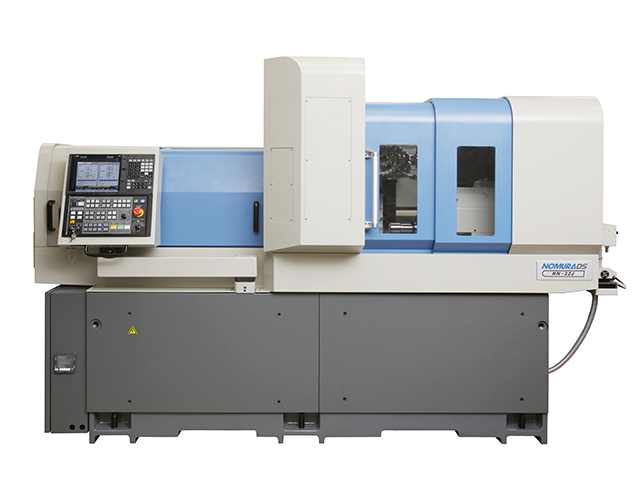

製品名	NN-32J
最大加工径 (mm)	φ : 32
最大加工長 (mm)	300
制御装置メーカー	三菱電機
制御装置	M80
床面サイズ (mm)	W : 3097 D : 1514
機械サイズ (mm)	H : 2163
機械質重 (kg)	3800
最大製品取り出し長 (mm)	100
最大ツール取り付け数 (本)	32, 33
第1 最大主軸回転数 (min-1)	8000
第2 最大主軸回転数 (min-1)	8000
第2 最大チャック径 (mm)	φ : 32
第1 バイト (本)	6
第1 正面穴あけ (本)	5
第1 クロス回転工具 (本)	5
第1 正面最大穴あけ径 (mm)	φ : 12
第1 正面最大ネジ立て径	M10
第1 クロス回転工具軸最大穴あけ径 (mm)	φ : 10
第1 クロス回転工具軸最大ネジ立て径	M10
第1 クロス回転工具最大回転数 (min-1)	6000
第2 バイト (本)	2, 3
第2 正面穴あけ (本)	5
第2 クロス回転工具 (本)	4
第2 正面偏芯回転工具穴あけ (本)	5
第2 正面最大穴あけ径 (mm)	φ : 10
第2 正面最大ネジ立て径	M8
第2 クロス回転工具最大穴あけ径 (mm)	φ : 10
第2 クロス回転工具最大ネジ立て径	M8
第2 クロス回転工具最高回転数 (min-1)	6000
第2 正面偏芯回転工具最大穴あけ径 (mm)	φ : 10
第2 正面偏芯回転工具最大ネジ立て径	M8
第2 正面偏芯回転工具最高回転数 (min-1)	6000
主軸高さ (mm)	1100
主軸貫通穴径 (mm)	φ : 34
空気圧源圧力 (MPa)	0.6
空気圧源流量(L/min)	20
第1主軸電動機主軸(連続) (kW)	3.7
第1主軸電動機主軸(短時間) (kW)	7.5
第1主軸電動機クロス回転工具 (kW)	1.5
第2主軸電動機主軸(連続) (kW)	3.7
第2主軸電動機主軸(短時間) (kW)	7.5
第2主軸電動機正面偏芯回転工具 (kW)	1.5
電動機ストローク (kW)	X1 : 1.0 Y1 : 1.0 Z1 : 1.0 X2 : 1.0 Y2 : 1.0 Z2 : 1.0
切削油ポンプ (kW)	0.4
潤滑油ポンプ (kW)	0.003
電源容量 (kVA)	23
切削油タンク容量 (L)	200
NC標準機能	■NCディスプレイ(カラー)：10.4インチ ■加工プログラム容量：1280ｍ[500KB]
備考	・最大ツール取り付け数33本はオプションです。・第1 バイトは、□16×6本です。・第1 正面穴あけは、ER20×3本、ER16×2本です。・第1 クロス回転工具は、ER20×5本です。オプションでER16×5本にできます。・第2 バイト3本はオプションです。・第2 正面穴あけは、ER20×1本、ER16×4本です。・第2 クロス回転工具は、ER20×1本、ER16×3本です。・第2 正面偏心回転工具穴あけは、ER16×5本です。
