株式会社太陽工機

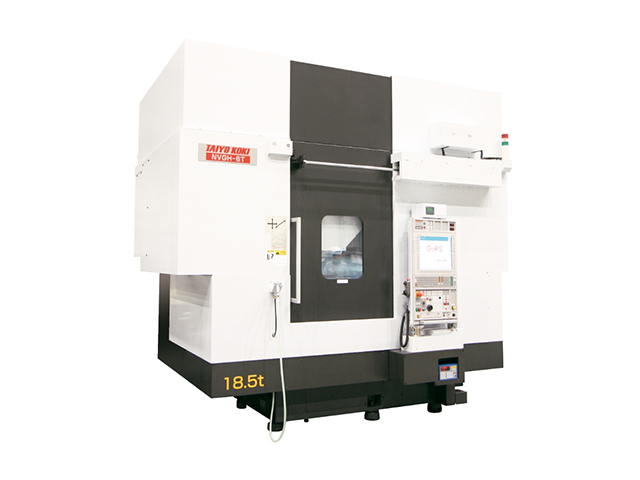

NVGH-6T/6TC

お気に入りに追加
メーカー 株式会社太陽工機
分類 複合研削盤
製品名 NVGH-6T/6TC
特長
●高剛性立形複合研削盤
●主軸の振りø650mm+最大積載重量500kgのワークに対応
●砥石台に任意連続割出機能を標準装備。高精度割出タレットによるクラウニング加工が可能
●高剛性・高出力の砥石スピンドルを搭載。出力18.5kWの内研スピンドル、出力15.0kWの外研スピンドルで重研削に対応
●TCタイプによる任意形状研削、自動化オプション、あらゆる加工ニーズに対応
●大画面で視認性が良い操作盤には汎用研削サイクル用対話ソフト「GriPS Ⅲ」を標準搭載
最大加工径 (mm)
 φ : 60〜550
最大加工外径
(mm)
 φ : 600
研削可能長さ(内径)
(mm)
 450
研削可能長さ(外径)
(mm)
 450
主軸の振り (mm)
 φ : 650
取付可能ワーク高さ
(mm)
 500
テーブル上積載可能重量
(kg)
 500
砥石軸回転数(内研)
(min-1)
 10000
砥石軸回転数(外研)
(min-1)
 3000
床面サイズ (mm)
 W : 3220 D : 4550
備考
・取付可能ワーク高さ、テーブル上積載可能重量は治具を含んだ数値です。
