株式会社ソディック

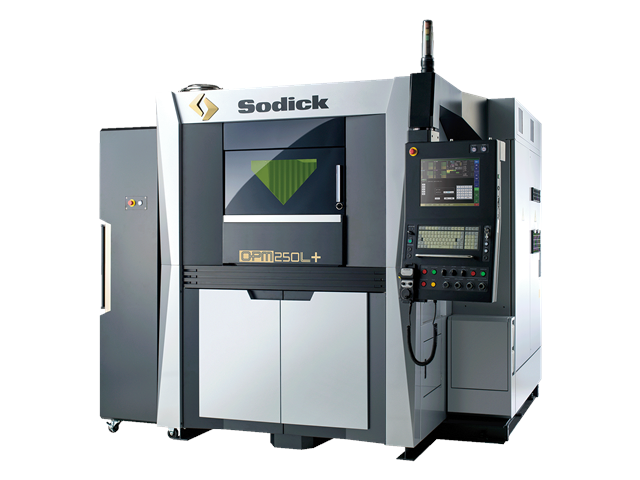

OPM250L＋

お気に入りに追加

メーカー	株式会社ソディック
分類	金属3Dプリンター
製品名	OPM250L＋
特長	金属粉末造形から高速ミーリング加工まで1台で対応
材料分類	金属
造形サイズ (mm)	X : 250 Y : 250 Z : 250
ストローク (mm)	X : 260 Y : 260 U : 250
テーブルサイズ (mm)	X : 250 Y : 279
造形タンク内寸 (mm)	W : 314 D : 266
スピンドルストローク (mm)	Z : 100
テーブル上面から主軸端までの距離 (mm)	50～150
床面からテーブル作業面までの距離 (mm)	1000
制御装置メーカー	ソディック
制御装置	LN4RP
制御軸	6 軸（X, Y, Z, U, B 軸）
同時制御軸数	4
最小入力単位 (µm)	0.1
最小移動単位 (µm)	0.1
最大積載質量 (kg)	120
最大初期投入粉末供給質量 (kg)	100
レーザー	Yb ファイバーレーザー
レーザー最大出力 (W)	500
レーザー波長 (nm)	1070
レーザースキャン方式	ガルバノ方式
主軸回転速度 (min-1)	6000〜40000
主軸最大トルク (Nm)	0.7
工具本数 (本)	16
主軸テーパ	HSK-E25
最大工具長 (mm)	80
床面サイズ (mm)	W : 3885 D : 4410
機械サイズ	W : 1920 D : 2270 H : 2000
機械重量 (kg)	4500
電源 (V)	AC 200 V / 220 V ± 5% 50 / 60 Hz ± 2%
総電気容量 (kVA)	25
エア圧力 (Mpa)	0.7
エア消費量 (NL/min)	750
備考	・最大初期投入粉末供給質量はマルエージング鋼の場合です。・レーザー最大出力はオプション仕様で500W×2基のデュアルレーザーにできます。・機械サイズには周辺機器は含みません。・エア圧力は、0.7MPa以上です。
