| メーカー | 株式会社武田機械 |
| 分類 | NC万能フライス盤 |

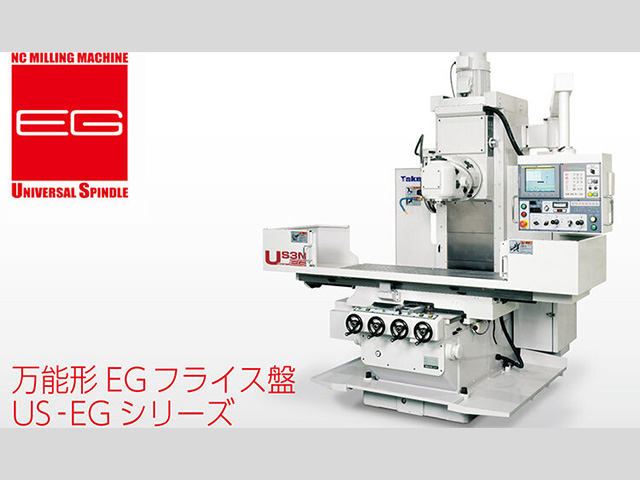

| 製品名 | US-type万能形 RT-US2N-EG |
特長 | ●2番 3番 5番のサイズバリエーション
●キサゲから導き出される確かな機械性能とギアから生み出される高い切削能力
●立形・横形はもちろんあらゆる角度での加工が可能なユニバーサルヘッド 二重旋回式ユニバーサルヘッドの旋回角度の組み合わせであらゆる角度を設定でき、様々な作業に威力を発揮
●ワンランク上の加工範囲
●同クラスの製品に対し、一回り大きなテーブル
●HighとLowの2段ギア切替なので複雑な変速設定は不要
●ワイドなフトコロ(Y軸)
●汎用とNCフライスの機能を兼備し、多種少量品に対応できる柔軟性
●EG機能は熟練の技能に頼っていた「斜め」・「円弧」を誰でもNCプログラムを用いず簡単に行うことが可能
●オプションのNC仕様で量産品にも対応
●アーバーオプションでサイドカッターによる溝切りが可能 |
テーブルサイズ
(mm) |
W : 1200
D : 320
|
テーブル移動距離
(mm) |
X : 850
Y : 420
|
ストローク (mm) |
Z : 400
|
テーブル上面から主軸端面までの距離
(mm) | 5～405 |
コラム前面から主軸中心線までの距離
(mm) | 450 |
テーブル上面から主軸中心までの距離
(mm) | 10～410 |
主軸端からコラムまでの距離
(mm) | 455 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | 7/24テーパNo.50 |
主軸回転変数
| 高低速2段(手動) |
主軸回転数 (min-1) | 35～1350 |
最大積載質量
(kg) | 300 |
ツーリング引きネジサイズ
| 1”-8山 UNC |
切削送り速度(mm/min)
|
X : 1～3000
Y : 1～3000
Z : 1～2500
手動 : 1～1500
|
早送り速度(m/min)
|
X : 6
Y : 6
Z : 2.5
|
主軸電動機 (P×kW) | 4P×5.5(インバーターモータ) |
送り電動機 (kW) |
X : 1.2
Y : 1.2
Z : 1.8
|
総電機容量 (kVA) | 17 |
クーラントタンク
(L) | 15 |
床面サイズ (mm) |
W : 2890
D : 1840
|
機械サイズ (mm) |
H : 2500
|
機械重量 (kg) | 3700 |
標準付属品 | テーブル正面スプラッシュガード、主軸ロック装置、一方向位置決め機能、C機能 登録プログラム数20個、切削油装置、レベリングボルト＆敷板、円弧長穴加、芯出し機能 機能選択数
3種類、潤滑油自動供給装置、工具一式、ドローイングボルト(インチまたはミリネジ)、主軸負荷計、簡易対話入力(加工ガイダンス)機能、加工工程表示機能 教示動作＋多機能選択 |
特別付属品 | チップエアーブロー装置(NC連動方式)、照明装置、NC仕様、オイルミスト装置(NC連動方式)、ハイコラム仕様、各種NCオプション(NC仕様時のみ)、シグナルライト1段・2段・3段、Z軸ストローク延長、自動電源遮断装置(NC使用時のみ)、主軸出力アップ、ミーリングサポート(Aセット)ミーリングアーバー・オーバーアーム・アーバーサポート3点セット、ミーリングサポート(Bセット)ミーリングアーバー・オーバーアーム・アーバーサポート・アーバーブレス・アーバーベース5点セット |
備考 | ・ハンドル送りは1回転の値です。 |
