株式会社武田機械

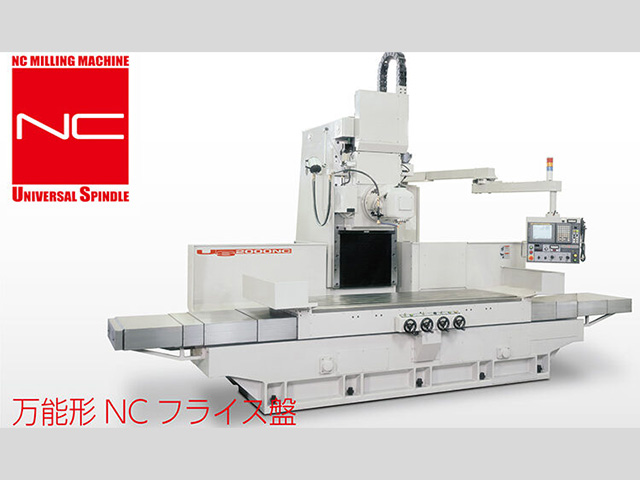

US-type万能形 RT-US4000NC

お気に入りに追加

メーカー	株式会社武田機械
分類	NC万能フライス盤
製品名	US-type万能形 RT-US4000NC
特長	●立形・横形はもちろんあらゆる角度での加工が可能なユニバーサルヘッド　二重旋回式ユニバーサルヘッドの旋回角度の組み合わせであらゆる角度を設定でき、様々な作業に威力を発揮 ●X軸は2000、3300、4000mmのストローク選択が可能 ●Y軸850mm、Z軸630mmと余裕のあるストローク仕様 ●主軸はギアによる高低2段変速により、静粛な高速運転と高トルクで強力なツールクランプにおける低速運転での重切削が可能 ●コラムトラバース構造によりテーブルへの接近性が良いため楽な姿勢での作業が可能
テーブルサイズ (mm)	W : 4200 D : 730
テーブル移動距離 (mm)	X : 4000 Y : 850
テーブル上面から主軸端面までの距離 (mm)	170～800, 180～810
コラム前面から主軸中心線までの距離 (mm)	750, 760
T溝本数×寸法 (mm)	5×22mm H8
ハンドル送り (mm)	0.001, 0.01, 0.1
主軸テーパ	7/24テーパNo.50
主軸回転変数	高低速2段(手動)
主軸回転数 (min-1)	35～1350
主軸最大トルク (N･m)	517
最大積載質量 (kg)	4000
制御装置メーカー	FANUC
切削送り速度(mm/min)	手動 : 1～1260 自動 : 1～3000
早送り速度(m/min)	X : 10 Y : 10 Z : 6
主軸電動機(30分/連続) (kW)	11
送り電動機 (kW)	X : 7.5 Y : 3.3 Z : 3.3
摺動面潤滑ポンプ(W)	20
主軸潤滑油冷却循環ポンプ (W)	100
ファンクーラー電動機 (W)	33
クーラントポンプ (W)	180
スクリューコンベア (W)	750
総電機容量 (kVA)	33
油圧装置油容量 (L)	18
摺動面潤滑油容量 (L)	3
クーラントタンク (L)	200
床面サイズ (mm)	W : 3950 D : 20000
機械サイズ (mm)	H : 4000
機械重量 (kg)	9920
標準付属品	切削油装置、主軸負荷計、チップコンベア(スパイラル方式)、主軸頭冷却装置(空冷)、工具一式(スパナ等)、レベリングブロック、油圧ユニット[VMC]、主軸エアブロー装置[VMC]
特別付属品	チップエアブロー装置、照明装置、自動電源遮断装置、機外テイクアップコンベア付切削油装置、スプラッシュガード、リジットタップ[VMC]、主軸回転数変更[VMC]、主軸回転速度変換数(自動)[VS]
備考	・テーブル上面から主軸端面までの距離は170～800mmが立型、180～810mmが横型の値です。・コラム前面から主軸中心線までの距離は750mmが立型、760mmが横型の値です。・ハンドル送りは1回転の値です。
メーカーHP

お問い合わせ
