| メーカー | 西部電機株式会社 |
| 分類 | 内面研削盤 |

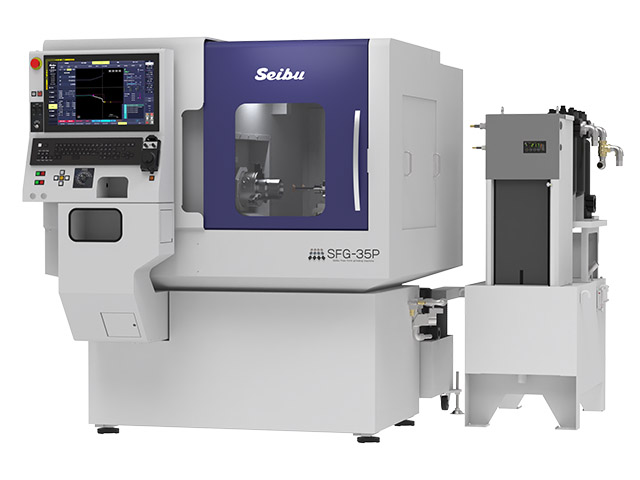

| 製品名 | 高精密自由形状内面研削盤 SFG-35P |
特長・特徴 | 高精度を実現する機械構造はそのままに、ハイコストパフォーマンスモデル |
制御装置メーカー
| FANUC |
制御装置 | 32i |
主軸貫通穴径
(mm) |
φ : 32
|
主軸回転数 (min-1) | 3000 |
主軸駆動 | ビルトイン |
主電動機 (kW) | ACスピンドルモータ 2.2/3.7（連続/30分定格） |
主軸C軸 | 位置制御のみ（同期制御はオプション） |
床面より主軸中心までの高さ
(mm) | 1100 |
最大把握ワークサイズ
(mm) |
φ : 150
L : 150
|
早送り速度 (mm/min) |
X : 4000
Z : 4000
|
最小設定単位
(μm) | 0.1 |
スケール (μm) |
X : 0.1
Z : 0.1
|
スライド上面よりの芯高
(mm) | 105 |
標準チャック
(in) | 6 |
ストローク (mm) |
X : 350
Z : 220
|

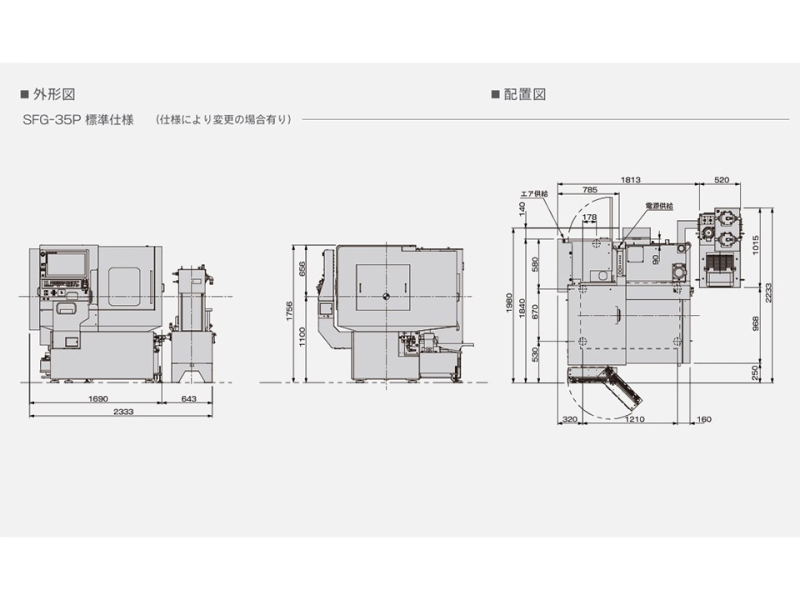

機械サイズ (mm) |
W : 1690
D : 1980
H : 1756
|
機械重量 (kg) | 2500 |
タンク容量 (L) | 270 |
本体タンク (L) | 150 |
恒温装置 (L) | 120 |
砥石軸仕様 | 最大２基（偏心リング芯高調整機構付）
組合せ例：水平2軸（±15度手動旋回）
タイプ1：25000min-1（2.0kW) / 60000min-1（1.4kW)
タイプ2（オプション）：30000min-1（4.6kW) / 80000min-1（0.9kW)
最大コレットサイズ：低速回転φ16 / 高速回転φ6 |
制御装置仕様
| NC装置： FANUC 32i
ディスプレイ：21.5インチ静電容量式タッチパネル
制御軸数：同時2軸(X, Z軸)+1軸(C軸)
工具位置オフセット： ±8桁、32組インクレメンタルオフセット有り
補助機能：M3桁、T2桁
インターフェイス：USB、イーサネット(ソフトはオプション) |
備考 | ・最大ワークサイズは、ワーク形状・重量、刃具干渉により変動します。
・最大加工長さは100mmです。
・スケール(X, Z)はオプションです。
・機械重量は、制御盤を含みます。
・最小設定単位のX軸は直径です。 |
