スター精密株式会社

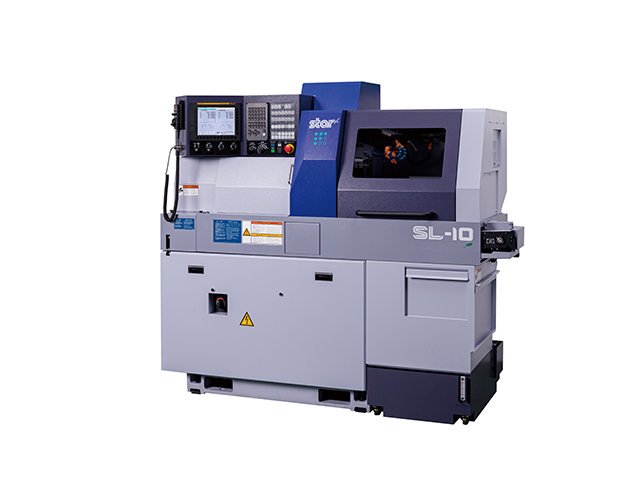

SL-7/10

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	スター精密株式会社
分類	NC自動盤
型番	SL-7/10
特長	●スイス型CNC自動旋盤
最大加工径 (mm)	φ : 10
最大加工長 (mm)	70
制御装置メーカー	FANUC
床面サイズ (mm)	W : 1865 D : 795
機械サイズ (mm)	H : 1815
機械質重 (kg)	1600
主軸回転数 (min-1)	15000, 18000
主軸刃物台工具本数	バイト6本＋カードリッジ式クロスドリルユニット5軸型
ストローク (mm)	X1 : 48 Y1 : 262 Z1 : 105 , 135 X2 : 177.5 Y2 : 66.3 Z2 : 179.5
主軸貫通穴径 (mm)	φ : 13
芯押軸移動量 (mm)	12000
サブ主軸工具取付け本数	6ポジション＋α(主軸刃物台工具を一部共用可)
クシ刃回転工具回転速度 (min-1)	12000
背面刃物台回転工具回転速度 (min-1)	12000
主軸電動機(kW)	3.7, 5.5
クーラントポンプ用電動機 (W)	400
サブ主軸電動機 (kW)	0.55, 1.1
備考	最大加工長は、前方排出時最大70mm、70mm以上はパイプ式製品排出装置にて対応可能。主軸回転数はR.G.B.のとき15, 000min-1、固定G.B.のとき18, 000min-1。ストローク(Z1)はR.G.B.のとき105mm、固定G.B.のとき135mm。主軸貫通穴径(φ)の13mmはチャックスリーブ最小径です。 6ポジション＋α(主軸刃物台工具を一部共用可) G.B.仕様専用機
