| メーカー | セイコーインスツル株式会社 |
| 分類 | 円筒研削盤 |

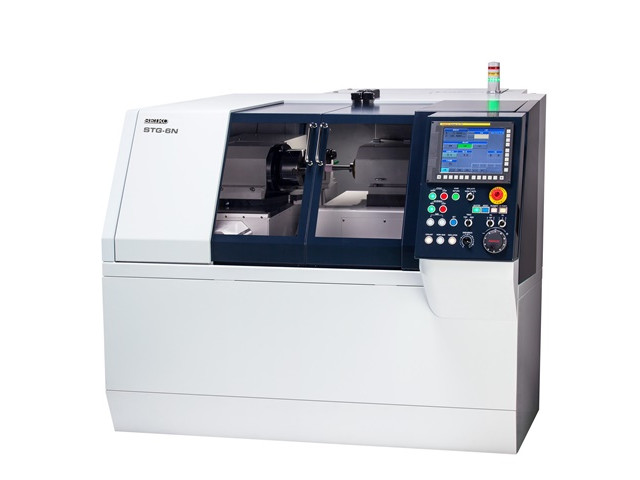

| 製品名 | STG-6N |
制御装置メーカー
| FANUC |
制御装置 | 0i-MODEL F |
主軸回転数 (min-1) | 1200 |
主軸旋回角度
(°) | -5～15 |
最大加工長 (mm) | 100 |
チャック種類
| 6インチスクロールチャック, エアチャック, ダイヤフラムチャック, フェイスチャック, マグネットチャック, コレットチャック, ２ロール１シュー, 油圧式ドローバーチャック |
砥石軸(Z軸)テーブル(テーブル最大移動量)
(mm) |
左右 : 300
|
砥石軸(Z軸)テーブル(案内)
| 転がり案内 |
砥石軸(Z軸)テーブル(速度範囲)
(mm/sec) | 0.0002～200 |
砥石軸(Z軸)テーブル(最小設定範囲)
(mm) | 0.0001 |
砥石軸(Z軸)テーブル(駆動)
| ACサーボモーター＋ボールネジ |
主軸台軸(X軸)テーブル(テーブル最大移動量)
(mm) |
前後 : 200
|
主軸台軸(X軸)テーブル(案内)
| 転がり案内 |
主軸台軸(X軸)テーブル(速度範囲)
(mm/sec) | 0.0002～200 |
主軸台軸(X軸)テーブル(最小設定範囲)
(mm) | 0.0001 |
主軸台軸(X軸)テーブル(駆動)
| ACサーボモーター＋ボールネジ |
研削箇所 | 内径テーパ, 端面, 単純R形状 |
最大加工外径
(mm) |
φ : 160
|
研削穴径 (mm) |
φ : 100
|
砥石回転数 (min-1) | 42000, 75000, 90000 |
研削機能 | 中間ドレス, タリー（ドウェル）, プランジ研削, レシプロ研削, トラバース研削 |
ドレッサ | 単石ドレッサ, 高周波ロータリードレッサ, AEセンサ付き高周波ロータリードレッサ |
寸法方法 | フロントフォーク式, タッチプローブ式 |
砥石成型ソフト
| テーパ, 単純R形状 |
機械電源仕様(入力電圧、許容変動)
| AC200V 3相 ±10％以内 |
機械電源仕様(周波数、許容変動)
| 50/60Hz ±5％以内 |
機械電源仕様(瞬時停電)
| 20sec以内 |
機械電源仕様(消費電流、電力)
| 60A以下 最大20KVA |
機械電源仕様(接続口)
| 1箇所 |
使用空圧(圧力)
(MPa) | 0.35～0.40 |
使用空圧(流量)
| 300NL/min以上 |
使用空圧(接続方式)
| ワンタッチカプラー接続 |
使用空圧(接続箇所)
| 1箇所 |
使用空圧(口径)
| 40PM(Rc1/2) |
機械サイズ (mm) |
W : 1600
D : 1615
H : 1320
center height : 1030
|
機械重量 (kg) | 2500 |
備考 | 主軸回転数は最大値です。
チャック種類のエアチャック、ダイヤフラムチャック、フェイスチャック、マグネットチャック、コレットチャック、２ロール１シュー、油圧式ドローバーチャックはオプションです。
砥石回転速度の75, 000min-1、90, 000min-1はオプションです。
砥石軸スピンドルの42, 000min-1はオプションでHSK仕様も選択できます。
研削箇所の端面、単純R形状はオプションです。
ドレッサの高周波ロータリードレッサ、AEセンサ付き高周波ロータリードレッサはオプションです。
寸法測定のフロントフォーク式、タッチプローブ式はオプションです。
研削機能のトラバース研削はオプションです。
砥石成型ソフトはオプションです。 |
