株式会社東京精密

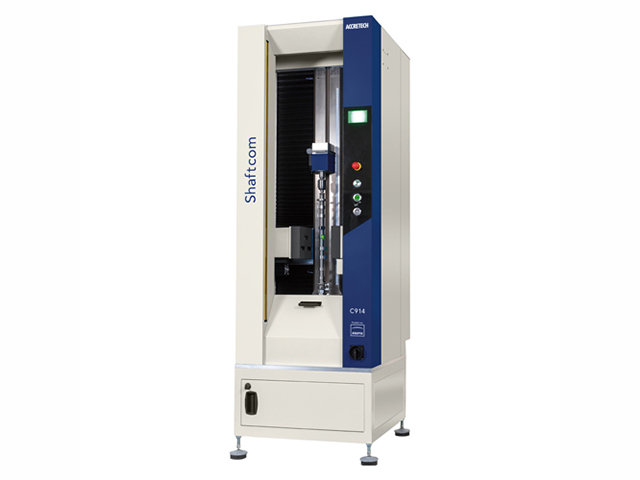

Shaftcom-C314

お気に入りに追加

メーカー	株式会社東京精密
分類	シャフト形状測定機
製品名	Shaftcom-C314
光学式センサ(径方向) (mm)	140
光学式センサ(長さ方向) (mm)	300
接触式プローブ(径方向) (mm)	140
接触式プローブ(長さ方向) (mm)	250
積載可能なワークピース(径方向) (mm)	150
積載可能なワークピース(長さ方向) (mm)	300
積載可能なワークピース(質量) (kg)	20
光学式センサ最大許容測定誤差MPE(径方向) (μm)	(1.0+D/200)
光学式センサ最大許容測定誤差MPE(長さ方向) (μm)	(2.6+L/200)
光学式センサ繰り返し精度(径方向) (μm)	0.3
光学式センサ繰り返し精度(長さ方向) (μm)	1.2
接触式プローブ最大許容測定誤差MPE(径方向) (μm)	(3.7+D/200)
接触式プローブ最大許容測定誤差MPE(長さ方向) (μm)	(3.6+L/200)
接触式プローブ繰り返し精度(径方向) (μm)	1.2
接触式プローブ繰り返し精度(長さ方向) (μm)	1.5
分解能(径方向) (μm)	0.1
分解能(長さ方向) (μm)	0.1
分解能(角度方向) (°)	0.0006
測定速度(上下方向) (mm/sec)	10～80
測定速度(回転方向) (min-1)	60
駆動速度(上下方向) (mm/sec)	200
駆動速度(回転方向) (min-1)	60
使用電圧 (V)	AC100
電源周波数 (Hz)	50/60
電力定格 (VA)	1500
精度保障環境(環境温度) (℃)	18～22
精度保障環境(温度変化)(℃/day)	2
精度保障環境(温度変化)(℃/hour)	1
精度保障環境(温度勾配)(℃/min)	0.5
動作温度範囲 (℃)	10～40
保管温度範囲 (℃)	-10～55
相対湿度最大	85％以下(結露がないこと)
粉塵クラス	TRGS900に準拠する作業場限界値に対応する粉塵エアロゾル値
外形寸法 (mm)	W : 731, 831.5 D : 838 H : 1725
質量 (kg)	370
備考	・D：測定直径(mm)、L：測定長さ(mm)です。・積載可能なワークピースは、組み合わせる治具によって変動します。・光学式センサ最大許容測定誤差MPE、接触式プローブ最大許容測定誤差MPEのの試験および評価方法は、DIN EN ISO 10360 および VDI/VDE 2617 に準じています。また、校正マスタの不確かさ[Ucal D: 0.3 µm およびUcal L: 0.4 µm]を含まない値となります。・測定速度(上下方向)は自動設定で最適化します。・上記以外のサイズ・仕様にも対応可能です。詳細は弊社営業担当までお問合せください。
