メーカー	株式会社ミツトヨ
分類	レーザートラッカー

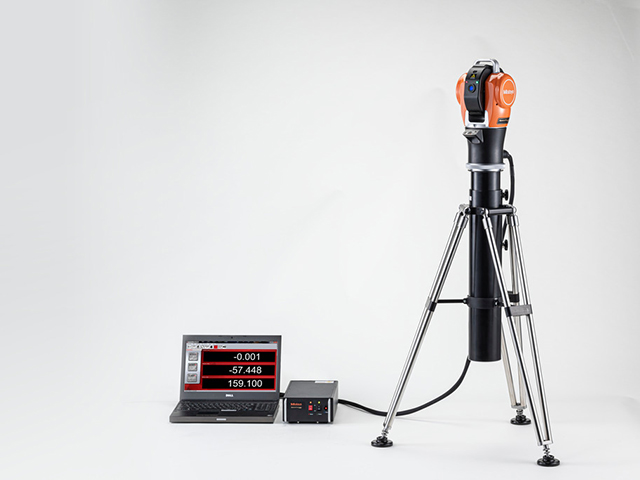

製品名	SpaceTrac-AI(80M)
特長	●中心精度は標準タイプで±12.7μm以下、高精度タイプで±2.5μm以下。サイズは1.5インチと0.875インチ、0.5インチの3タイプです。 ●本体は8.2kg、ワイヤレスタイプでも9.8kgとで片手で持ち運べるコンパクトサイズです。手軽に移動、設置することが可能です。 ●水平方向に640°、垂直方向に138°と広範囲にわたる計測レンジを実現しています。 ●測定はもちろん、解析や検査、組立などを簡単に行えます。
測定範囲(垂直方向) (°)	-59〜79
測定範囲(水平方向) (°)	-320～320
測定範囲(測定直径) (m)	160
三次元座標精度(MPE)	±10μm+5μm/m
角度精度(MPE) (μm/m)	3.5
距離精度 ADM(MPE)	±10μｍまたは0.7μm/m(どちらか大きい方)
距離精度 IFM(MPE)	±1.5μm+0.5μm/m
Spacetracタイプ	高精度タイプ
本体質量 (kg)	8.2
備考	・測定方法はIFMとADMがあります。・商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。・商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。・三次元測定精度(MPE)は、ASME B89.4.19-2006によるScaleBarの測定です。・本装置は測定用に低出力の可視レ一ザ光を使用しており、JIS C 6802「レーザー製品の放射安全基準」のクラス2に相当します。測定部には右の図に示すようなクラス2の警告、説明ラベルが貼られています。
