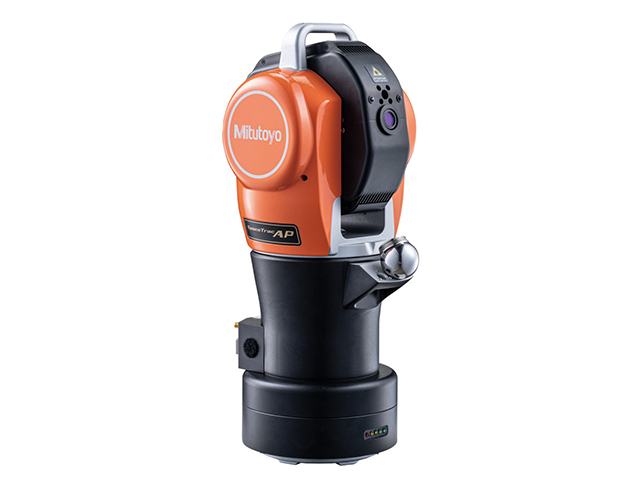

SpaceTrac-AP(50M)
株式会社ミツトヨ
SpaceTrac-AP(50M)
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社ミツトヨ
分類
レーザートラッカー
製品名
SpaceTrac-AP(50M)
特長
●中心精度は標準タイプで±12.7μm以下、高精度タイプで±2.5μm以下。サイズは1.5インチと0.875インチ、0.5インチの3タイプです。
●コントローラー一体型で本体内蔵バッテリーとWifiも搭載しています。
●本体重量9.8kgのコンパクト設計で手軽に移動、設置することが可能です。
●水平方向に640°、垂直方向に138°と広範囲にわたる計測レンジを実現しています。
測定範囲(垂直方向)
(°)
-59〜79
測定範囲(水平方向)
(°)
-320~320
測定範囲(測定直径)
(m)
100
三次元座標精度(MPE)
±15μm+5μm/m
角度精度(MPE)
(μm/m)
3.5
距離精度 ADM(MPE)
±10μmまたは0.7μm/m(どちらか大きい方)
距離精度 IFM(MPE)
ADM
Spacetracタイプ
ワイヤレスタイプ
本体質量
(kg)
9.8
備考
・Vプローブ装着可能です。
・商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
・商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。
・三次元測定精度(MPE)は、ASME B89.4.19-2006によるScaleBarの測定です。
・本装置は測定用に低出力の可視レ一ザ光を使用しており、JIS C 6802「レーザー製品の放射安全基準」のクラス2に相当します。測定部には右の図に示すようなクラス2の警告、説明ラベルが貼られています。
