| メーカー | 株式会社ＴＡＫＩＳＡＷＡ |
| 分類 | NC旋盤 |

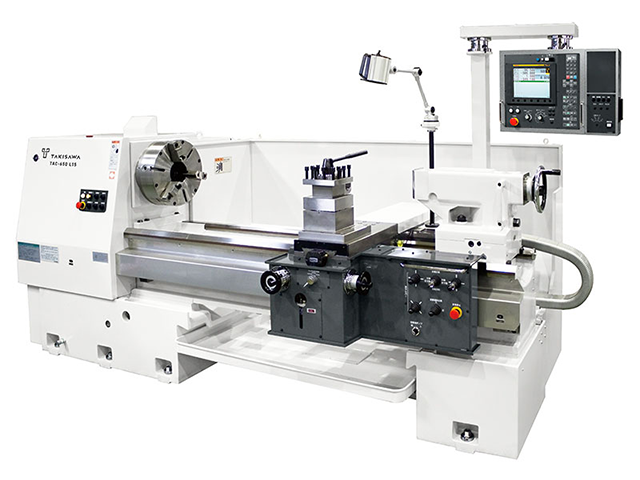

| 製品名 | TAC-650 |
心間タイプ | 1040～3040 |
制御装置 | CNC装置 |
床面サイズ (mm) |
W : 3065, 3565, 4065, 5060
D : 1520
|
機械サイズ (mm) |
H : 1770
|
機械質重 (kg) | 2900, 3200, 3600, 4300 |
ベッド幅 (mm) |
W : 430
|
ベッド上の振り
(mm) |
φ : 650
|
往復台の最大移動量(長手方向)
(mm) | 900, 1400, 1900, 2900 |
センター間の最大距離
(mm) | 1040, 1540, 2040, 3040 |
速度変換数 (種) | 低速12種+高速12種 任意指示可能 |
速度範囲 (min-1) | 12～1200, 10～1000 |
切削送り速度範囲
(mm/min) | 0.001～500.000 |
床面より主軸センターまでの高さ
(mm) | 1110 |
主軸貫通穴径
(mm) |
φ : 105, 115, 135
|
主軸端形状 | A2-8 |
芯押軸サイズ
| MT5 |
芯押軸の径 (mm) |
φ : 90
|
芯押軸移動量
(mm) | 150 |
バイト取付部
(mm) | 32×32(敷板:t=1) |
横送り台の最大移動量
(mm) | 384 |
横送り台上の振り
(mm) | 400 |
横送り台の幅
(mm) | 265 |
刃物台形状 | 四角刃物台(□164) |
刃物台最大移動量
(mm) | 11 |
早送り速度 (mm/rev) |
X : 2500
Z : 5000
|
メトリックネジの範囲
(mm) | 0.001～500(任意)条件:ネジリード(送り量)mm×主軸回転数(min-1)が5000以下 TAC-360は6000 |
インチネジの範囲
(TPI) | 999.99999~0.05080(任意)条件:ネジリード(送り量)mm×主軸回転数(min-1)が5000以下 TAC-360は6000 |
ネジの登録種類(ミリネジ/インチネジ)
(種) | ミリネジ用に登録済32種+任意登録8種及び、インチネジ用に登録済32種+任意登録8種 |
制御軸数 (軸) | 2 |
同時制御軸数
(軸) | 2 |
最小設定単位(mm)
| 0.001(径(X)方向は直径指定) |
小数点入力 | 可能 |
表示 | 10.4インチカラーLCD(日本語らくらく表示) |
入出力インターフェース
| メモリカード, USBメモリ, RS-232C |
主軸電動機(kW)
| 11 |
電源容量 (kVA) | 15.4 |
電源電圧 | AC200/220V±10%(50/60Hz) |
タンク容量 (L) | 25, 40, 40(20×2), 74(37×2) |
備考 | 往復台の最大移動量(長手方向)は仕様によって移動量が減る場合がございます。
刃具寸法は刃物台に取り付けできるバイトの大きさです。
速度範囲の20～2000min-1はオプションです。
入出力インターフェースを使うには外部メモリ入出力ソフトオプションが必要です。
入出力インターフェースのメモリカード、USBメモリはオプションです。 |
