帝国チャック株式会社

センタライジング UBL-21

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	帝国チャック株式会社
分類	センタライジングチャック

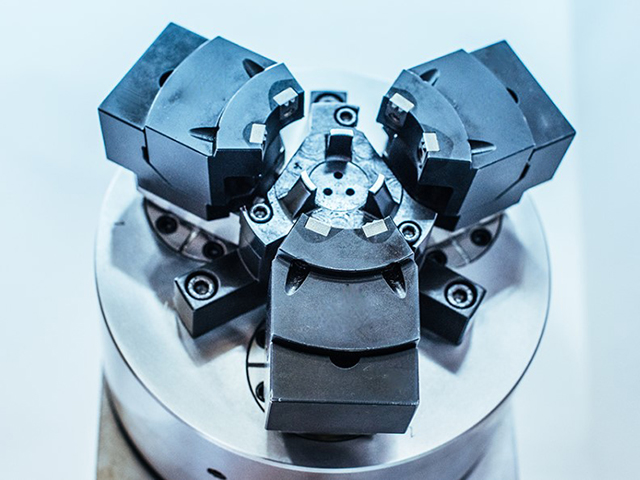

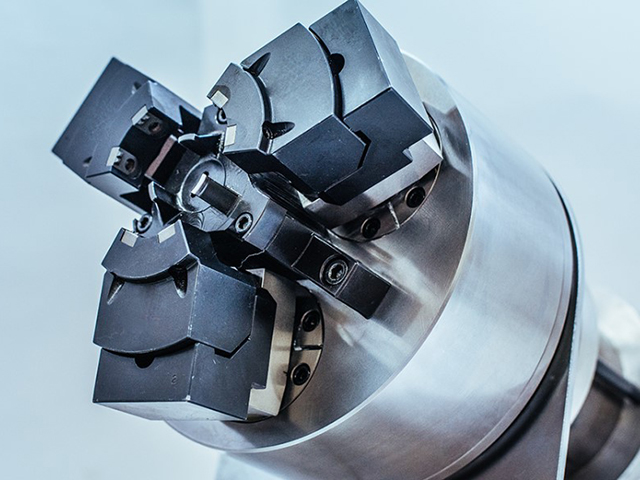

製品名	センタライジング UBL-21
特長	●同一チャックで外径・内径把握兼用 ●厚み精度と把握安定性に優れた引込み機構 ●爪首振り機構［イクアライジング・メカ］で外径偏肉に対応 ●テーパワークを最小の把握代で重切削 ●チャック寿命が長い円弧運動の把握 ●互換性のある内部部品 ●アームシール＋特殊防水シール処理で防塵・防水抜群
爪のストローク (mm)	15.8
チャック外径 (mm)	φ : 162～470
チャック内径 (mm)	φ : 317～533
標準回転数 (min-1)	900
許容シリンダ力 (kN)	53.9
把握力 (kN)	161.7
質量 (kg)	180
本体(GD2) (N･m2)	145.00(25.00kgf･m2)

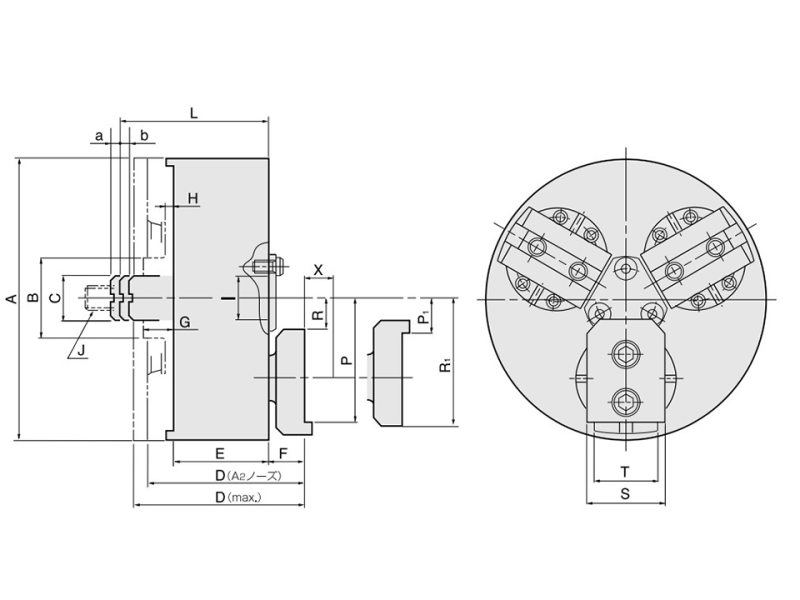

A	533mm
B	最小120.7mm
C	88.90mm
D	157.2mm(A2ノーズ), 174mm(最大)
E	96.1mm
F	32.4mm
G	最小36.6mm
H	最小10mm
I	88.90(0～0.01)mm
J	M24
L	155.4mm(クランプ位置)
P	247.65mm
P1	146.0mm
R	142mm(標準)
R1	252mm
S	76.2mm
T	66.6mm
X	41.9mm(基準高さ)
a	10.3mm(ストローク)
b	12mm(ストローク)
備考	・爪のストロークは直径の値です。・許容シリンダ力は53.9kN=5500kgfです。・把握力は161.7kN=16500kgfです。・Dのアダプタは機械主軸に合わせて、取付部・ボルト穴を追加工します。・ジョウアクチュエータ先端カット仕様でR寸法が広くできます。・3JAW・2JAW共に寸法は同様です。但し、2JAWは#6～#15まで標準在庫されています。・回転数・ドローバー推力はご使用条件で異なります。当社にてご提示いたします。・2JAWの場合は基準把握力及びアクチュエータ限界引張力が60％になります。
