メーカー	帝国チャック株式会社
分類	センタライジングチャック

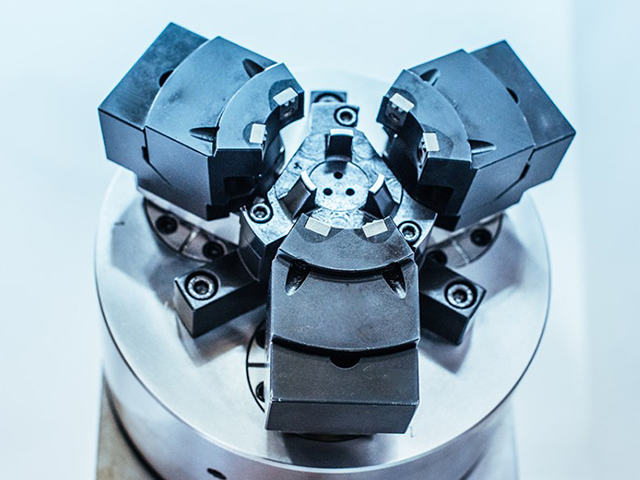

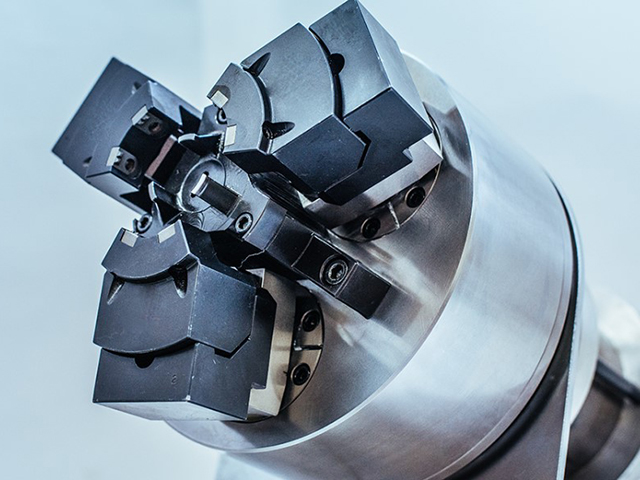

製品名	センタライジング UBL-6
特長	●同一チャックで外径・内径把握兼用 ●厚み精度と把握安定性に優れた引込み機構 ●爪首振り機構［イクアライジング・メカ］で外径偏肉に対応 ●テーパワークを最小の把握代で重切削 ●チャック寿命が長い円弧運動の把握 ●互換性のある内部部品 ●アームシール＋特殊防水シール処理で防塵・防水抜群
爪のストローク (mm)	7.9
チャック外径 (mm)	φ : 12.7～120
チャック内径 (mm)	φ : 70～152
標準回転数 (min-1)	3000
許容シリンダ力 (kN)	21.6
把握力 (kN)	64.7
質量 (kg)	18
本体(GD2) (N･m2)	1.47(0.15kgf･m2)

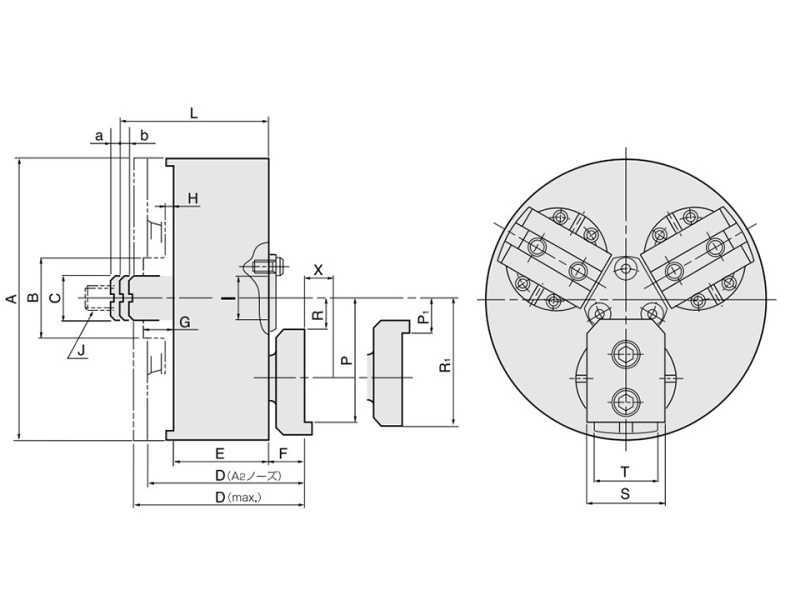

A	162mm
B	最小41.1mm
C	30.16mm
D	96.8mm(A2ノーズ), 104.6mm(最大)
E	59.2mm
F	19.3mm
G	最小19.8mm
H	最小4.8mm
I	30.170(0～0.005)mm
J	M16
L	95.8mm(クランプ位置)
P	73.15mm
P1	22.2mm
R	17.3mm(標準)
R1	78mm
S	50mm
T	38.1mm
X	24.9mm(基準高さ)
a	5.1mm(ストローク)
b	6.2mm(ストローク)
備考	・爪のストロークは直径の値です。・許容シリンダ力は21.6kN＝2200kgfです。・把握力は64.7kN＝6600kgfです。・Dのアダプタは機械主軸に合わせて、取付部・ボルト穴を追加工します。・ジョウアクチュエータ先端カット仕様でR寸法が広くできます。・3JAW・2JAW共に寸法は同様です。但し、2JAWは#6～#15まで標準在庫されています。・回転数・ドローバー推力はご使用条件で異なります。当社にてご提示いたします。・2JAWの場合は基準把握力及びアクチュエータ限界引張力が60％になります。
