株式会社オーエム製作所

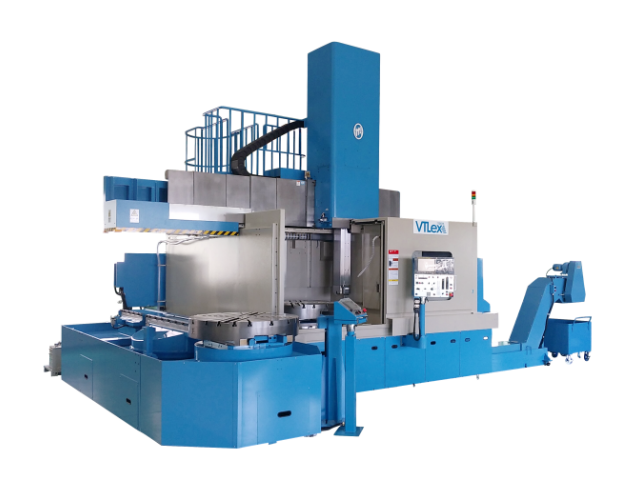

VTLex 2500M

お気に入りに追加

比較リストに選択

お問い合わせ

カタログをダウンロード

メーカー	株式会社オーエム製作所
分類	複合加工機
製品名	VTLex 2500M
最大加工径 (mm)	φ : 3000
最大スイング (mm)	3000
最大加工長 (mm)	1705, 2215
最大回転力 (Nm)	35000
最大切削力 (N)	30000
1回転当たり送り (mm)	0.01～500
テーブル割出速度 (mm-1)	C : 1
テーブル回転変速数 (step)	2
テーブル回転速度 (mm-1)	1～160
ラムヘッド上下移動量 (mm)	1100
ラムヘッド左右移動量(テーブル中心より右) (mm)	2290
ラムヘッド左右移動量(テーブル中心より左) (mm)	100, 1415
クロスレール上下移動量 (mm)	1200
クロスレール位置決め段数(200ピッチ) (step)	7
早送り速度 (mm/rev)	X : 7000 Z : 10000
主軸回転力	Nm : 225
主軸回転速度 (min-1)	25～2500
主軸回転変換数	固定
主軸タップ径	M30×3.5
最大ドリル径 (mm)	60
工具本数	24, 40, 60, 90
工具主軸シャンク形式(テーパ穴)	BT50(プルスタッド形状P50T-2)
テーブルの直径 (mm)	φ : 2500
テーブル上最大積載量 (kg)	9000, 20000
制御装置メーカー	FANUC
制御装置	31i-MODEL B
電源容量 (kVA)	120
電源電圧	AC200/220
主軸電動機(kW)	VAC45/55
操作電圧	AC100V･DC24V
ラム断面寸法 (mm)	210×210
機械質重 (kg)	30000
標準付属品	標準付属品は以下の通りです。・単動4ツ爪テーブル・ATC装置(24本) ・チップカバー（手動開閉型）・標準型ツールホルダ 1本・分解操作工具・据付基礎部品・予備電装品・クロスレール位置決め装置・X軸テレスコカバー・コラム梯子背もたれ付、コラム上部手摺り・X軸リニアスケールフィードバック・摺動面自動給油装置・NC装置（FANUC 31iB）・省エネ機能・刃先自動計測補正装置・クーラント装置・テーブルクランプ装置・C軸フルクローズド制御・Cs輪郭制御・回転主軸・補助クランプ装置・穴加工サイクルサポートソフト
備考	・最大旋削高さの1, 705mmはAPC付属の場合です。・ラムヘッド左右移動量はATC原点までを含みます。・工具本数の40、60、90本はオプションです。・テーブル上最大積載量の9, 000kgはAPC付属の場合です。
