株式会社オーエム製作所

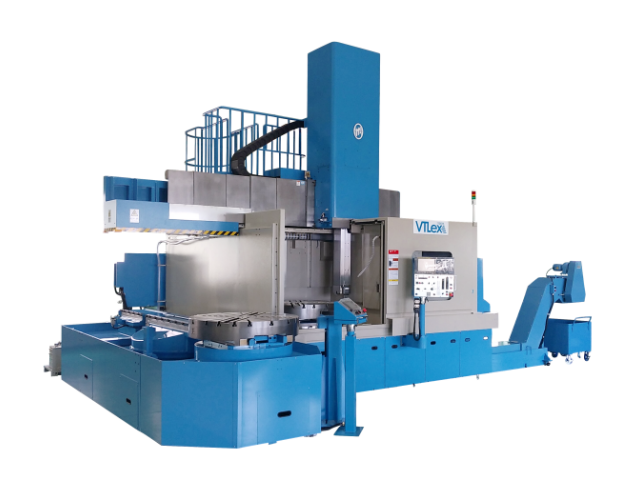

VTLex 3000

お気に入りに追加

比較リストに選択

お問い合わせ

カタログをダウンロード

メーカー	株式会社オーエム製作所
分類	NC立旋盤
製品名	VTLex 3000
最大加工径 (mm)	φ : 4000
最大スイング (mm)	4000
最大加工長 (mm)	2215
最大回転力 (Nm)	35000
最大切削力 (N)	35000
1回転当たり送り (mm)	0.01～500
テーブル回転変速数 (step)	2
テーブル回転速度 (mm-1)	1～160
ラムヘッド上下移動量 (mm)	1100
ラムヘッド左右移動量(テーブル中心より右) (mm)	2845
ラムヘッド左右移動量(テーブル中心より左) (mm)	100, 2010
クロスレール上下移動量 (mm)	1200
クロスレール位置決め段数(200ピッチ) (step)	7
早送り速度 (mm/rev)	X : 10000 Z : 10000
工具本数	12, 16, 40
テーブルの直径 (mm)	φ : 3000
テーブル上最大積載量 (kg)	20000
制御装置メーカー	FANUC
制御装置	31i-MODEL B
電源容量 (kVA)	120
電源電圧	AC200/220
主軸電動機(kW)	VAC45/55
操作電圧	AC100V･DC24V
ラム断面寸法 (mm)	210x210
機械質重 (kg)	39700
標準付属品	標準付属品は以下の通りです。・単動4ツ爪テーブル・ATC装置(12本) ・チップカバー（手動開閉型）・標準型ツールホルダ 1本・分解操作工具・据付基礎部品・予備電装品・クロスレール位置決め装置・X軸テレスコカバー・コラム梯子背もたれ付、コラム上部手摺り・X軸リニアスケールフィードバック・摺動面自動給油装置・NC装置（FANUC 31iB）・省エネ機能・刃先自動計測補正装置・クーラント装置
備考	・ラムヘッド左右移動量はATC原点までを含みます。・ラムヘッド左右移動量(テーブル中心より左)の515mmはオプションです。・工具本数の16、40本はオプションです。・テーブル上最大積載量の1, 000kgはAPC付属の場合です。
