株式会社太陽工機

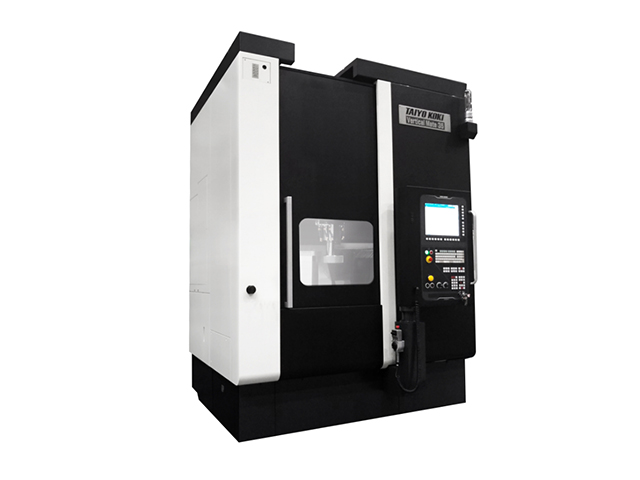

Vertical Mate 35

お気に入りに追加
メーカー 株式会社太陽工機
分類 複合研削盤
製品名 Vertical Mate 35
特長
●立形複合研削盤
●主軸の振りø350mm+最大積載重量200kgの小・中ワークに対応
●砥石台に任意連続割出機能を標準装備。高精度割出タレットによるクラウニング加工が可能
●高剛性・高出力の砥石スピンドルを搭載。出力11.0kWの内研スピンドル、出力10.0kWの外研スピンドルで重研削に対応
●TCタイプによる任意形状研削、自動化オプション、あらゆる加工ニーズに対応
●大画面で視認性が良い操作盤には汎用研削サイクル用対話ソフト「GriPS Ⅲ」を標準搭載
最大加工径 (mm)
 φ : 20～300
最大加工外径
(mm)
 φ : 350
研削可能長さ(内径)
(mm)
 250
研削可能長さ(外径)
(mm)
 275
主軸の振り (mm)
 φ : 350
取付可能ワーク高さ
(mm)
 350
テーブル上積載可能重量
(kg)
 200
砥石軸回転数
(min-1)
 18000
床面サイズ (mm)
 W : 1980 D : 3580
備考
・取付可能ワーク高さ、テーブル上積載可能重量は治具を含んだ数値です。
