株式会社東京精密

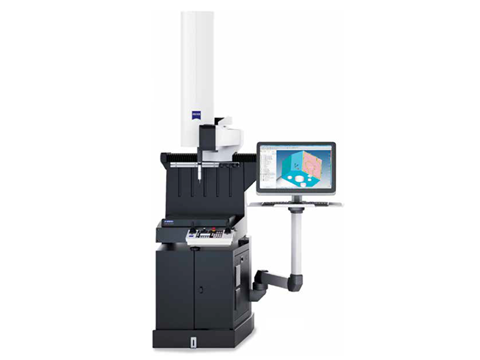

ZEISS DuraMax

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
製品名	ZEISS DuraMax
測定範囲 (mm)	X : 500 Y : 500 Z : 500
最大許容長さ測定誤差 (μm)	2.4+L/300
案内方式	特殊リニアガイド
最大積載質量 (kg)	100
電圧	AC100V ± 10%
消費電力	600VA
床面サイズ (mm)	W : 1080 D : 1360
機械サイズ (mm)	H : 1803
機械重量 (kg)	350
備考	最大許容長さ測定誤差は18 ～ 22℃の数値です。
メーカーHP

お問い合わせ

カタログをダウンロード
