株式会社東京精密

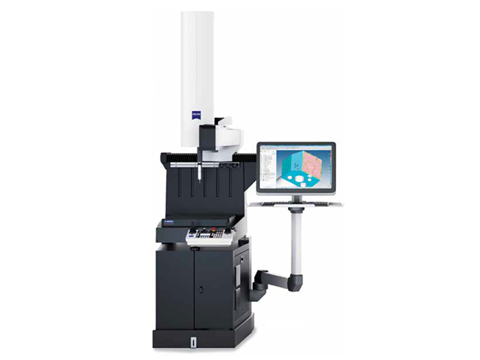

ZEISS DuraMax HTG

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
型番	ZEISS DuraMax HTG
測定範囲 (mm)	X : 500 Y : 500 Z : 500
最大許容長さ測定誤差 (μm)	2.2+L/300
案内方式	特殊リニアガイド
最大積載質量 (kg)	100
電圧	AC100V ± 10%
消費電力	600VA
床面サイズ (mm)	W : 1870 D : 1360, 2000
機械サイズ (mm)	H : 2511
機械重量 (kg)	545
備考	最大許容長さ測定誤差は18 ～ 22℃の数値です。床面サイズ幅、奥行き(2000)はモニターアーム振り幅分含む。
メーカーHP
