株式会社東京精密

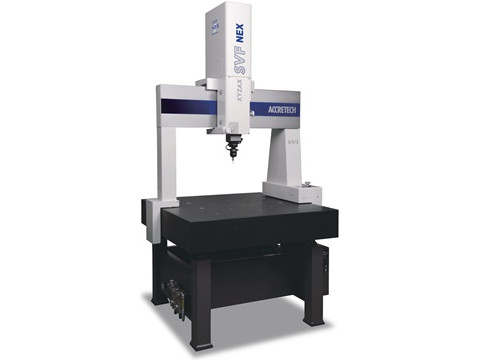

XYZAX SVF NEX 6/5/3

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
製品名	XYZAX SVF NEX 6/5/3
測定範囲 (mm)	X : 600 Y : 500 Z : 300
最小表示(μm)	0.01
最大許容長さ測定誤差 (μm)	4.0+5.0L/1000
案内方式	高剛性エアベアリング
最大積載質量 (kg)	400
空気源供給圧力(供給圧力/ 使用圧力) (MPa)	0.3 ～ 0.69/0.27
空気源空気消費量 (NL/min)	40（大気圧換算）
電圧	AC100V±10%
消費電力	500VA
床面サイズ (mm)	W : 1190 D : 1045
機械サイズ (mm)	H : 2105
機械重量 (kg)	770
