株式会社東京精密

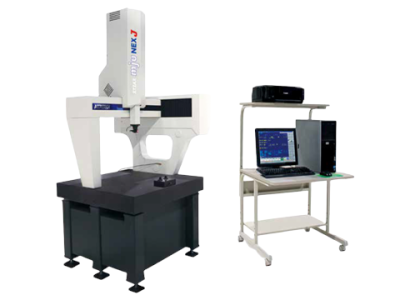

XYZAX AXCEL RDS 10/12/6

お気に入りに追加

メーカー	株式会社東京精密
分類	三次元測定機
型番	XYZAX AXCEL RDS 10/12/6
測定範囲 (mm)	X : 1000 Y : 1200 Z : 600
最小表示 (μm)	0.01
最大許容長さ測定誤差 (μm)	1.8+3L/1000
案内方式	エアベアリング
最大積載質量 (kg)	1200
電圧	AC100/110/115/120/125/220/230/240V ±10%
消費電力	1350(W)
床面サイズ (mm)	W : 1866 D : 2150
機械サイズ (mm)	H : 2578
機械重量 (kg)	3100
備考	電圧は工場出荷時に調整。アース接地が必要です。
メーカーHP

お問い合わせ

カタログをダウンロード
