測定機・検査装置関連
画像測定機
非接触式三次元画像測定機
ZEISS O-INSPECT 543
株式会社東京精密
ZEISS O-INSPECT 543
お気に入りに追加
お問い合わせ
カタログをダウンロード
メーカー
株式会社東京精密
分類
非接触式三次元画像測定機
製品名

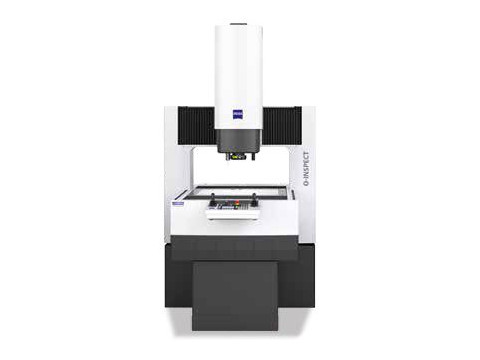

ZEISS O-INSPECT 543
測定範囲
(mm)
X : 500
Y : 400
Z : 300
最大許容長さ測定誤差(画像センサ)
(μm)
1.4+L/250
最大許容長さ測定誤差(接触センサ)
(μm)
1.9+L/250
最大積載質量
(kg)
25
精度保証環境(環境温度)
(℃)
18~22
精度保証環境(温度変化 日)
(℃/day)
2
精度保証環境(環境温度 時間)
(℃/hour)
2
精度保証環境(温度勾配)
(℃/min)
1
電圧
単相100V
床面サイズ
(mm)
W : 1090
D : 1653
機械サイズ
(mm)
H : 2030
機械重量
(kg)
750
備考
最大許容長さ測定誤差(接触センサ)は18 ℃ ~ 22 ℃の数値です。 奥行きは操作ボックス分としてさらに200mm必要。
