株式会社東京精密

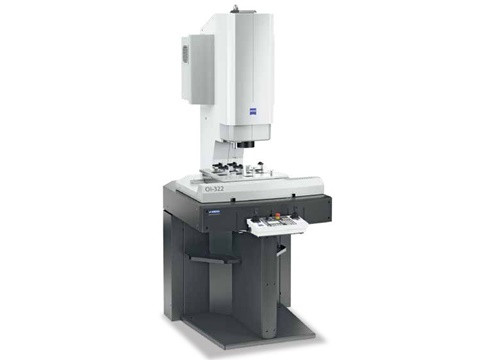

ZEISS O-INSPECT 322

お気に入りに追加

メーカー	株式会社東京精密
分類	非接触式三次元画像測定機
製品名	ZEISS O-INSPECT 322
測定範囲 (mm)	X : 300 Y : 200 Z : 200
最大許容長さ測定誤差(画像センサ) (μm)	1.6+L/200
最大許容長さ測定誤差(接触センサ) (μm)	2.4+L/150
最大積載質量 (kg)	20
精度保証環境(環境温度) (℃)	18～22
精度保証環境(温度変化日) (℃/day)	2
精度保証環境(環境温度時間) (℃/hour)	2
精度保証環境(温度勾配) (℃/min)	1
電圧	単相100V
床面サイズ (mm)	W : 885 D : 1000
機械サイズ (mm)	H : 2080
機械重量 (kg)	440
備考	最大許容長さ測定誤差(接触センサ)は18 ℃ ～ 22 ℃の数値です。奥行きは操作ボックス分としてさらに240mm必要。
