| メーカー | 株式会社ミツトヨ |
| 分類 | 非接触式三次元画像測定機 |

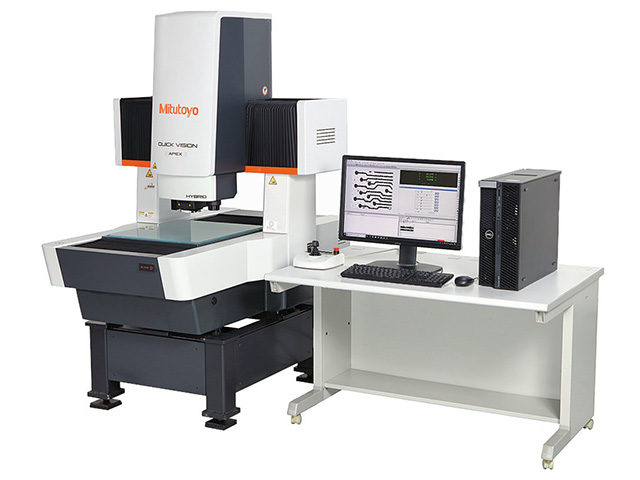

| 製品名 | 非接触変位センサ搭載画像測定機 QV HYBRID TYPE1シリーズ QVH1-X302P1L-E |
特長 | ●非接触変位センサを搭載しスキャニング機能により微細段差や3D形状測定を可能にした複合測定機です。
●変位センサの検出方式にダブルピンホール方式を採用しました。ナイフエッジ式や三角測量方式と比較して指向性のない測定が可能です。
●レーザスポット径が約2 μmと小さいため微細な形状測定が可能です。
●ストロボ照明を搭載しており、ステージ静定時間を短縮した高スループット測定が可能です。
●デジタル変倍機能により、さらなる拡大表示が可能となりました。
●2024年 日刊工業新聞社 第54回 機械工業デザイン賞 IDEA「日本デザイン振興会賞」受賞。 |
測定範囲 (mm) |
X : 300
Y : 200
Z : 200
|
変位センサ画像共通測定範囲
(mm) | 180×200×200 |
変位センサ(E1Z軸)
(μm) | (1.5+4L/1000) |
測定精度(EUX/EUY,MPE)
(μm) | (1.5+3L/1000) |
測定精度(EUXY,MPE)
(μm) | (2.0+4L/1000) |
測定精度(EUZ,MPE)
(μm) | (1.5+4L/1000) |
最大積載質量
(kg) | 20 |
観察装置 | プログラム制御パワーターレット 1x, 2x, 6x, (デジタル変倍12x)系 |
照明タイプ | 垂直落射照明：白色LED
透過照明：白色LED
リング照明：白色LED |
スケール分解能
(μm) | 0.1 |
温度補正機能
| 手動温度補正 |
載物ガラス寸法
(mm) | 399×271 |

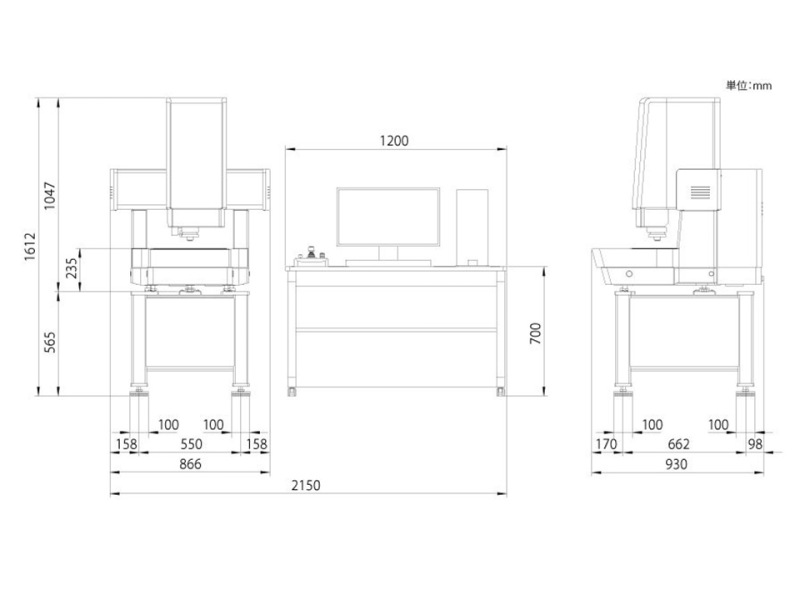

床面サイズ (mm) |
W : 930
D : 866
|
機械サイズ (mm) |
H : 1047
|
機械重量 (kg) | 365 |
備考 | ・本体寸法は突起部を除き、専用設置台を含みます。
・機械重量は設置台を含みます。設置台を除いた機械重量は270kgです。 |
| メーカーHP | |
