| メーカー | 株式会社ミツトヨ |
| 分類 | 非接触式三次元画像測定機 |

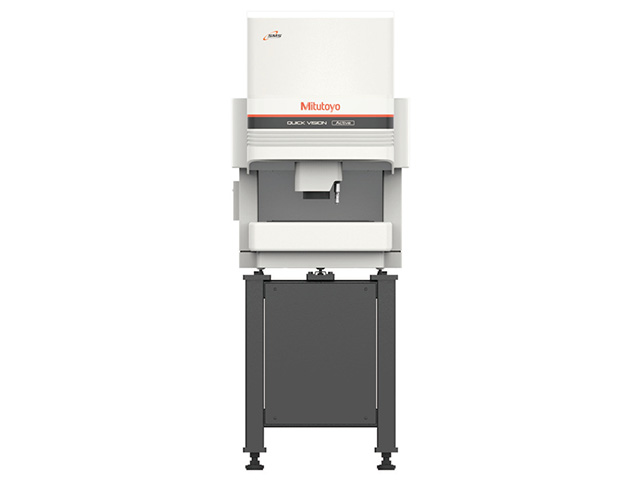

| 製品名 | 汎用画像測定機(エントリーモデル)QUICK VISION Activeシリーズ QV-L202Z1L-D |
特長 | ●機能を凝縮したコストパフォーマンスに優れるCNC画像測定機です。
●カラーカメラと交換式ズームレンズ採用により使い勝手が向上しました。
●タッチプローブ搭載機は、非接触と接触測定をシームレスに実現しました。
●ズーム比7倍（対物レンズ交換による最大ズーム比14倍）により、低倍での観察、簡易測定から、高倍での微細測定まで幅広く対応可能です。
●74mmの作動距離で衝突の不安を和らげ、測定ワークや治具設計の自由度が広がり安心して測定できます。（対物レンズZ-Objective 1×装着時） |
測定範囲 (mm) |
X : 250
Y : 200
Z : 118, 152
|
最小表示 (μm) | 0.1 |
測定精度(E1XY軸)
(μm) | (2+3L/1000) |
測定精度(E1Z軸)
(μm) | (3+5L/1000) |
測定精度(E2XY平面)
(μm) | (2.5+4L/1000) |
最大積載質量
(kg) | 10 |
精度保証環境(環境温度)
(℃) | 20±1 |
精度保証環境(光学条件)
| 対物レンズZ-objective 1.5x(Zoom倍率5.25x) |
測長ユニット
| リニアエンコーダ |
カメラ | CMOSカラーカメラ |
観察装置 | Zoomユニット(8ポジション) |
照明タイプ | 垂直落射照明：白色LED
透過照明：白色LED
リング照明：4分割固定式白色LED |
スケール分解能
(μm) | 0.1 |
トラッキングオートフォーカス装置
| 311×269 |
床面サイズ (mm) |
W : 570
D : 767
|
機械サイズ (mm) |
H : 1468
|
機械重量 (kg) | 155 |
備考 | ・対物レンズ Z-objective 1×使用時の測定範囲は250(X)×200(Y)×118(Z)mmとなります。
・機械重量は設置台を含みます。設置台を除いた機械重量は120kgです。 |
