| メーカー | 株式会社武田機械 |
| 分類 | NC両頭フライス盤 |

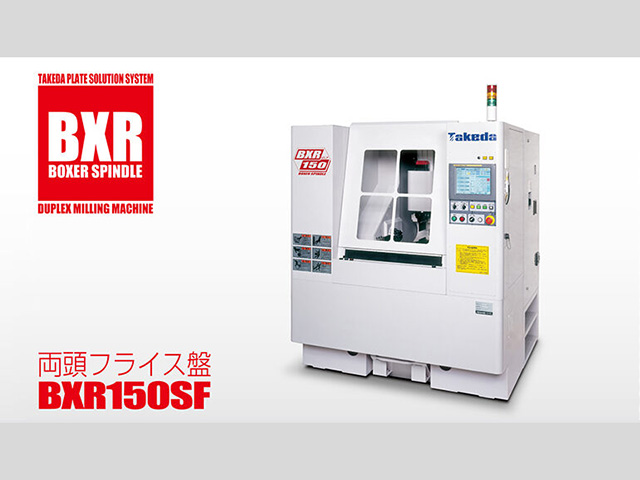

| 製品名 | BXR150SF(カッター径φ50mm仕様) |
特長 | ●7mm立方体の精密加工を実現
●ワンチャッキングで4面を加工
●サーボモータ駆動のクランプシステム搭載
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●プレート・モールドベースの加工における熟練工の優れたノウハウを凝縮した機能を搭載し、簡単な操作で高度な加工が行えます
●両頭フライス盤 全機種に搭載されている素材厚測定装置が切削前に素材の幅を測定、切り込み回数を自動決定し加工を開始します |
ワークの材質
| 鉄・非鉄金属 |
加工範囲 (mm) |
幅 : 7～150
長さ : 7～150
|
ワークサイズ
(mm) |
厚み : 40
|
面取り範囲 (mm) |
□ : Max.C2, 7～150
|
フェイスミルカッター
(mm) | φ50 |
テーブル移動距離
(mm) |
X : 300
|
ストローク (mm) |
Y : 123
Z : 123
|
テーブル中心から主軸端面までの距離
(mm) | 40～163 |
テーブル上面から主軸中心までの距離
(mm) | 59 |
両主軸端間の距離
(mm) | 80～326 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | φ22ボス付(7/24テーパNo.30 相当) |
主軸回転数 (min-1) | 4500 |
主軸最大トルク
(N･m) | 35 |
最大積載質量
(kg) | 20 |
テーブル割出
(°) | 0, 45, 90, 135 |
切削送り速度(mm/min)
|
手動 : 1～1500
自動 : 1～5000
|
早送り速度(m/min)
|
X : 10
Y : 8
Z : 8
|
主軸電動機(15分/連続)
(kW) | 5.5/3.7 |
送り電動機 (kW) |
X : 1.0
Y : 0.75×2
Z : 0.75×2
|
総電機容量 (kVA) | 16 |
空気圧源 | 0.5Mpa 300L/min(ANR) |
床面サイズ (mm) |
W : 1640
D : 1780
|
機械サイズ (mm) |
H : 2520
|
機械重量 (kg) | 2700 |
標準付属品 | 簡易対話入力、上下治具、カッター衝突防止装置、ワーク定寸装置、ワーク測定装置、キャスター付きチップボックス、チップガード、自動上下扉、レベリングボルト＆敷板、工具一式、面取り機能、2面・4面切削加工機能 |
特別付属品 | 主軸高速仕様 8000min-1、チップエアーブロー装置、オイルミスト装置 Aタイプ (スピンドルスルー式) ※標準仕様4500min-1のみ、オイルミスト装置 Bタイプ (ノズル式) ※Aタイプとの同時選択は不可、オイルミストコレクター、シグナルライト1段・2段・3段、フェイスミルカッター(左右)＋インサート、照明装置、特殊治具、指定色、切削条件記憶数32種類、パルスハンドル、バーコード機能用ソフト、加工履歴出力機能、バリ取り装置 |
備考 | ・加工範囲とフェイスミルカッターは、カッターの厚みが40mm時の値です。
・最大積載質量は、加工ワーク＋上下治具の値です。
・ハンドル送りは1回転の値です。また、オプションです。 |
