| メーカー | 株式会社武田機械 |
| 分類 | NC両頭フライス盤 |

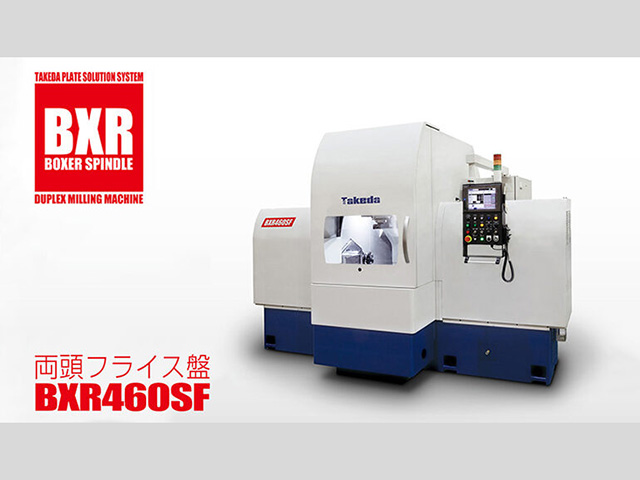

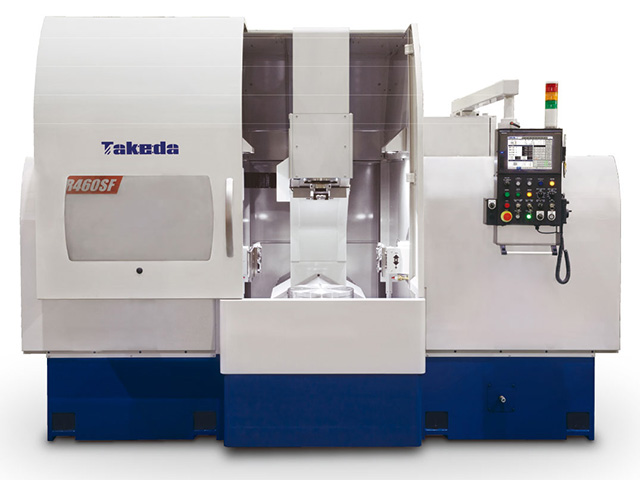

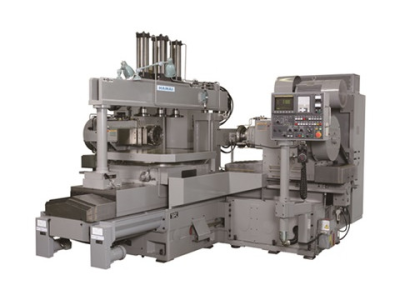

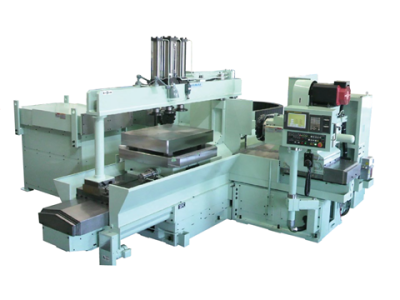

| 製品名 | BXR460SF |
特長 | ●手動ツールクランピングシステム(HSK100 2面拘束)[オプション] カッターごと交換しインサート交換による機械の停止時間を削減することが可能
●クランプコラム待避システム[オプション] クランプコラムが後方に待避することにより、重量ワークのクレーンでの搬入出が容易になりました
●ワンチャッキングで4面を加工
●油圧クランプシステム搭載
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●プレート・モールドベースの加工における熟練工の優れたノウハウを凝縮した機能を搭載し、簡単な操作で高度な加工が行えます
●両頭フライス盤 全機種に搭載されている素材厚測定装置が切削前に素材の幅を測定、切り込み回数を自動決定し加工を開始します |
加工範囲 (mm) |
幅 : 20～460
長さ : 20～460
|
ワークサイズ
(mm) |
幅 : 468
長さ : 468
厚み : 150, 190
|
面取り範囲 (mm) |
□ : Max.C3, 20～460
|
フェイスミルカッター
(mm) | φ160, φ200 |
テーブル移動距離
(mm) |
X : 614
|
ストローク (mm) |
Y : 320
Z : 320
|
テーブル中心から主軸端面までの距離
(mm) | 73～393 |
テーブル上面から主軸中心までの距離
(mm) | 110, 130 |
両主軸端間の距離
(mm) | 146～786 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | φ50.8軸付, φ47.625軸付, HSK-A100(7/24テーパNo.50 相当) |
主軸回転数 (min-1) | 100～1000, 200～2000 |
主軸最大トルク
(N･m) | 307 |
最大積載質量
(kg) | 320 |
テーブル割出
(°) | 0, 45, 90, 135 |
クランプシステム
| 油圧 |
切削送り速度(mm/min)
|
手動 : 1～1500
自動 : 1～5000
|
早送り速度(m/min)
|
X : 20
Y : 10
Z : 10
|
主軸電動機(15分/連続)
(kW) | 15/11 |
送り電動機 (kW) |
X : 2
Y : 1.5
Z : 1.5
|
床面サイズ (mm) |
W : 3200
D : 2630
|
機械サイズ (mm) |
H : 2150, 2200, 2250, 2300
|
機械重量 (kg) | 8000 |
標準付属品 | 簡易対話入力、レベリングボルト＆敷板、4面加工治具、工具一式、スクリュー式チップコンベアー、2面・4面切削加工機能、キャスター付きチップボックス、面取り機能、簡易チップカバー、多点ワーク測定機能、10.4”タッチパネル、次加工設定機能、加工履歴表示機能 |
特別付属品 | チップエアブロー装置、アルミ仕様、オイルミスト装置、SUS仕様、シグナルライト1段・2段・3段、15”タッチパネル、照明装置、インデックステーブル5°割出、主軸冷却装置、特殊
下治具9種類、ワークステーション、集塵機装置、サイド移動型ワークステーション、指定色、クランプコラム待避システム、フルカバー、手動ツールクランピングシステム(MTC)、切削条件記憶数32種類、ツールプリセッター、ツールサポートスタンド、HSKスピンドル
クリーナー、刃先自動測定装置、機外リフトアップチプコンベア、バーコード機能対応、加工履歴出力機能、フェイスミルカッターφ160(左右)＋インサート、フェイスミルカッターφ200(左右)＋インサート、MTC専用HSK-100Aアーバー |
備考 | ・加工範囲は、カッターの厚みが63mm時の値です。
・ワークサイズ(厚み)190mmは、カッターφ190mm時の値です。
・フェイスミルカッターφ200mmはオプションです。
・テーブル上面から主軸中心までの距離130mmは、カッターがφ200mm時のオプションです。
・主軸端形状φ47.625軸付はカッターφ200mm時のオプションです。HSK-A100はオプションです。
・主軸回転数200～2000min-1はオプションです。
・最大積載質量は、加工ワーク＋治具の値です。
・機械サイズ(H)の2150mm、2250mm(カッターφ200mm時)はハーフカバー、2200mm、2300mm(カッターφ200mm時)はフルカバーです。
・ハンドル送りは1回転の値です。また、オプションです。 |
