| メーカー | 株式会社武田機械 |
| 分類 | NC両頭フライス盤 |

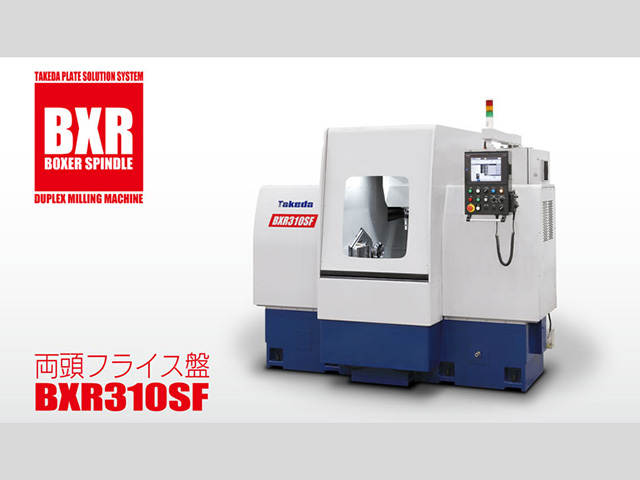

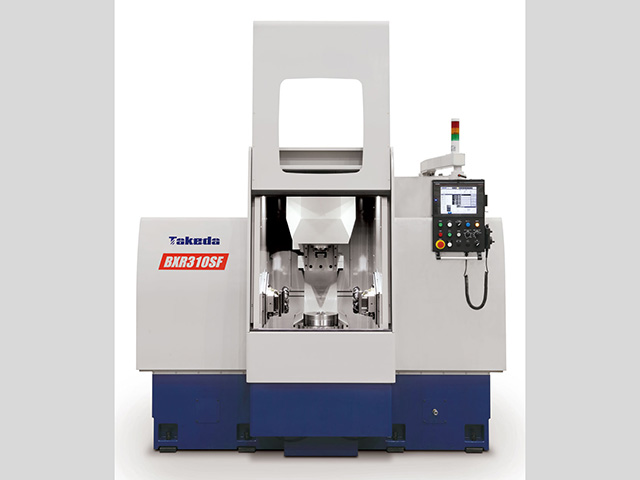

| 製品名 | BXR310SF |
特長 | ●手動ツールクランピングシステム(HSK100 2面拘束)[オプション] カッターごと交換しインサート交換による機械の停止時間を削減することが可能
●省スペースデザイン BXR460SFに比べて幅が900mm、奥行きが400mm小さくなっています
●ワンチャッキングで4面を加工
●油圧クランプシステム搭載
●ユーザーフレンドリーなグラフィカルユーザーインターフェースを持つTAKEDA E.C.O.S. (Easy Conversational Operating System)による直感的な操作性
●プレート・モールドベースの加工における熟練工の優れたノウハウを凝縮した機能を搭載し、簡単な操作で高度な加工が行えます
●両頭フライス盤 全機種に搭載されている素材厚測定装置が切削前に素材の幅を測定、切り込み回数を自動決定し加工を開始します |
加工範囲 (mm) |
幅 : 20～310
長さ : 20～310
|
ワークサイズ
(mm) |
幅 : 320
長さ : 320
厚み : 150
|
面取り範囲 (mm) |
□ : Max.C99
|
フェイスミルカッター
(mm) | φ160 |
テーブル移動距離
(mm) |
X : 490
|
ストローク (mm) |
Y : 205
Z : 205
|
テーブル中心から主軸端面までの距離
(mm) | 73～278 |
テーブル上面から主軸中心までの距離
(mm) | 110 |
ハンドル送り
(mm) | 0.001, 0.01, 0.1 |
主軸テーパ | φ50.8ボス付, HSK-A100 |
主軸回転数 (min-1) | 100～750, 200～2000 |
主軸最大トルク
(N･m) | 255 |
最大積載質量
(kg) | 120 |
テーブル割出
(°) | 0, 45, 90, 135 |
切削送り速度(mm/min)
|
手動 : 1～1500
自動 : 1～5000
|
早送り速度(m/min)
|
X : 15
Y : 10
Z : 10
|
主軸電動機(15分/連続)
(kW) | 11/7.5×2 |
送り電動機 (kW) |
X : 1.2
Y : 10×2
Z : 10×2
A : 1.0
|
油圧電動機 (kW) | 2.2 |
チップコンベア用電動機
(kW) | 0.1×2 |
潤滑油用電動機
(kW) | 0.018 |
総電機容量 (kVA) | 34 |
空気圧源 | 0.5Mpa 300L/min(ANR) |
油圧装置油容量
(L) | 20 |
摺動面潤滑油容量
(L) | 1.8 |
床面サイズ (mm) |
W : 2300
D : 2220
|
機械サイズ (mm) |
H : 2700
|
機械重量 (kg) | 5500 |
標準付属品 | 簡易対話入力、10.4"タッチパネル、切削条件記憶数8種類、上下治具、次加工設定機能、加工履歴表示機能 |
特別付属品 | 手動ツールグランピングシステム、特殊下治具、照明装置、チップエアーブロー装置、シグナルライト1段・2段・3段、オイルミスト装置、フェイスミルカッター(左右)＋チップ、切削条件記憶数32種類、自立式外部素材測定装置、下バリ取り仕様、加工履歴保存出力機能、エアカット量短縮機能、リフトアップチップコンベア、下治具No.確認機能、集塵装置、ツールプリセッター、最小加工幅10mm仕様、HSKテーパ穴クリーニングバー、指定色 |
備考 | ・主軸端形状HSK-A100はオプションです。
・主軸回転数200～2000min-1はオプションです。
・最大積載質量は、ワークのみの値です。
・ハンドル送りは1回転の値です。また、オプションです。 |
