| メーカー | 株式会社ミツトヨ |
| 分類 | 三次元測定機 |

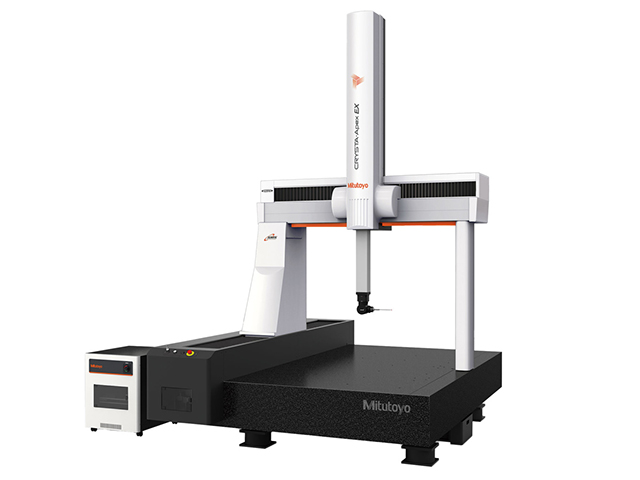

| 製品名 | CRYSTA-Apex EX 121210R(設置台仕様) |
特長 | ●汎用自動測定モデル
●CRYSTA-Apex EX 1200Rシリーズは5軸制御スキャニングプローブヘッドREVO-2を搭載したCNC三次元測定機です。
●5軸動作により角度変更の時間短縮が可能です。また、あらゆる角度への位置決めができるため、複雑なワークへのアクセスも容易になり、プログラミング時間、測定時間の短縮が可能です。
●5軸制御超高速スキャニング(最大500mm/s)が可能です。3軸制御スキャニングと比較して圧倒的な速さで測定することができます。また、最大4000点/秒の高速サンプリングが可能なため、高速スキャニング測定時も高密度での測定点の取得が可能です。
●内部的にレーザーセンシング技術を使用することにより、ロングスタイラス使用時(最大500mm※)でも高精度測定が可能です。※プローブ回転中心からスタイラス先端までの距離 |

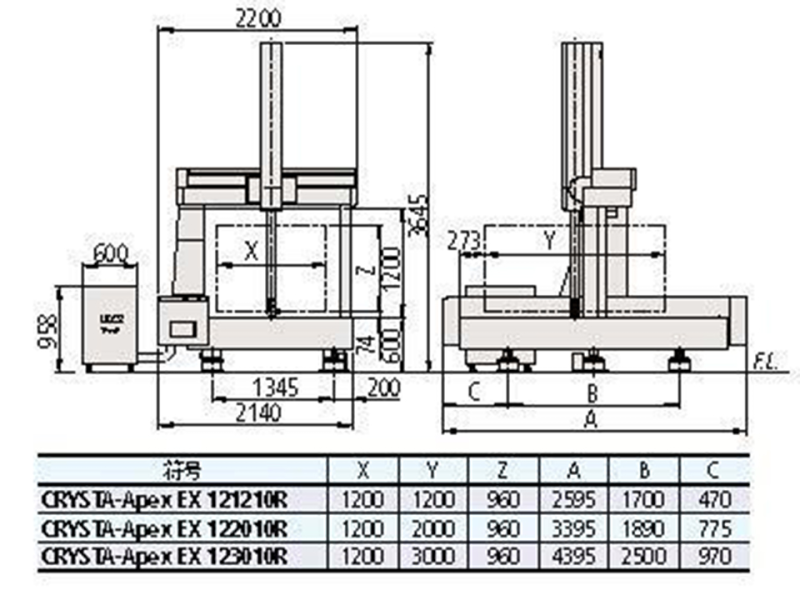

測定範囲 (mm) |
X : 1200
Y : 1200
Z : 960
|
移動速度(CNC mode)
(mm/sec) | 300 |
測定速度(CNC mode)
(mm/sec) | 1〜5 |
移動速度(J/S mode)
(mm/sec) | 0〜80 |
測定速度(J/S mode)
(mm/sec) | 0〜3 |
微動速度(J/S mode)
(mm/sec) | 0〜3 |
最大合成加速度
(mm/s2) | 562 |
最小表示(mm)
| 0.0001 |
案内方式 | エアベアリング |
最大高さ (mm) | 1200 |
最大積載質量
(kg) | 2000 |
本体使用空気圧
(MPa) | 0.4 |
空気源空気消費量
(NL/min) | 標準：150(空気源：230以上, 0.6MPa以上) |
REVOヘッド使用空気圧
(MPa) | 0.5 |
機械重量 (kg) | 4050 |
備考 | ・AUTOモードのみの設定となります。
・移動速度(CNC mode)は各軸の最大値です。
・機械重量は設置台・コントローラを含みます。
・商品の最新の在庫状況・納期は、お取引のある商社様または弊社営業所にご確認ください。
・商品画像はイメージです。実際の商品とは異なる場合がございます。商品詳細は仕様を必ずご確認ください。 |
