株式会社ナベヤ

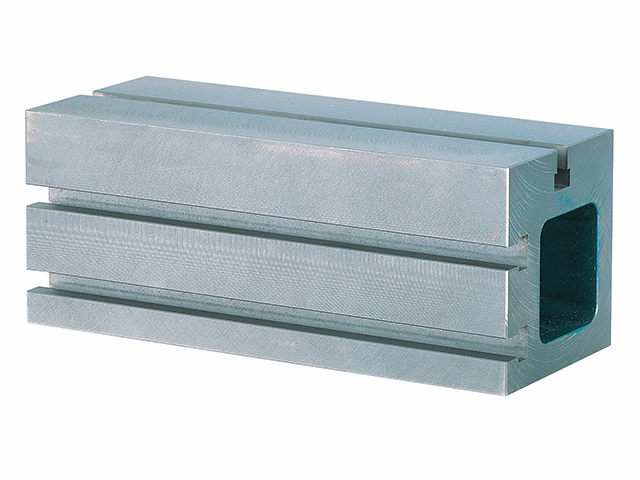

ブロック E-9626_TLB2010-18

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース
製品名	ブロック E-9626_TLB2010-18
A (mm)	200
B (mm)	1000
C (mm)	80
D (mm)	60
E (mm)	100
F (mm)	100
G (mm)	30
H (mm)	50
I (mm)	17
J (mm)	18
K (mm)	30
L (mm)	12
M (mm)	22
N (mm)	0.077
O (mm)	0.051
大きさ (mm)	W : 200 D : 1000 H : 200
質量(kg)	184
備考	・A＝大きさ(W)＝大きさ(H)の公差は＋0.6/0mmです。
