株式会社ナベヤ

ブロック E-9626_TLB2510-22

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	株式会社ナベヤ
分類	治具ベース

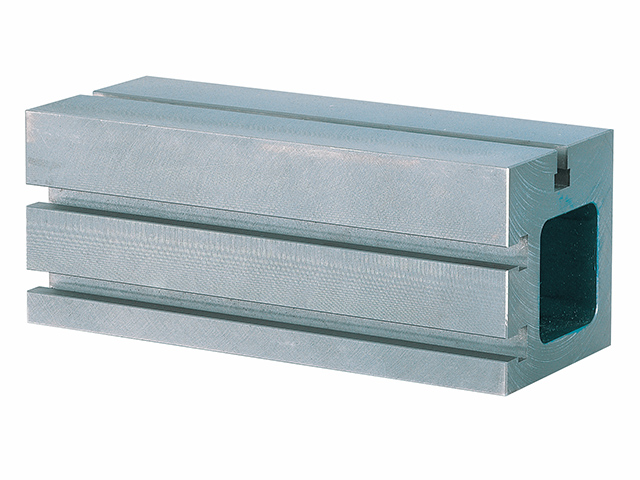

製品名	ブロック E-9626_TLB2510-22

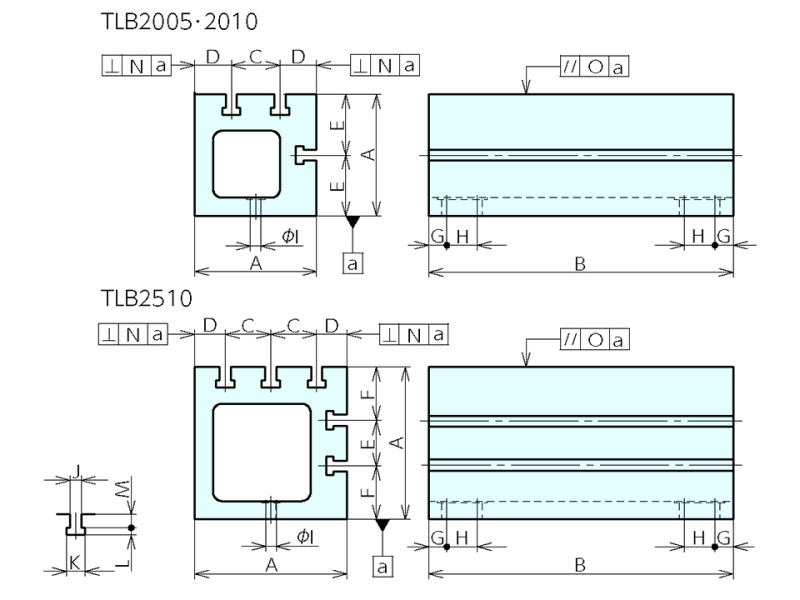

A (mm)	250
B (mm)	1000
C (mm)	75
D (mm)	50
E (mm)	75
F (mm)	87.5
G (mm)	30
H (mm)	50
I (mm)	21
J (mm)	22
K (mm)	37
L (mm)	16
M (mm)	26
N (mm)	0.077
O (mm)	0.052
大きさ (mm)	W : 250 D : 1000 H : 250
質量(kg)	225
備考	・A＝大きさ(W)＝大きさ(H)の公差は＋0.6/0mmです。
メーカーHP

お問い合わせ

カタログをダウンロード
