カネテック株式会社

真空機能付き強力型永電磁チャック EP-DV3060

お気に入りに追加

お問い合わせ

カタログをダウンロード

メーカー	カネテック株式会社
分類	永電磁チャック

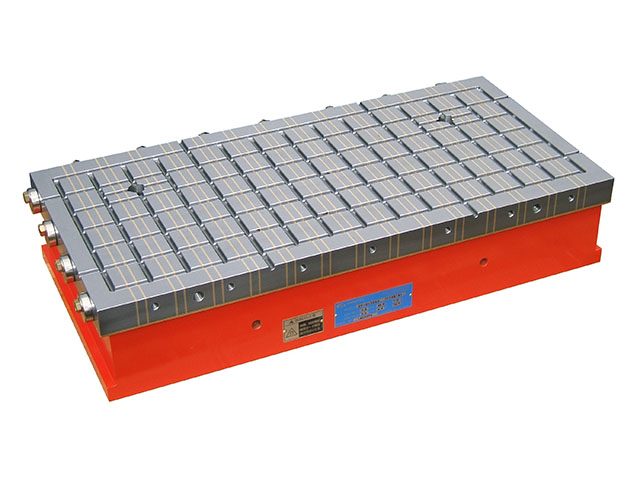

製品名	真空機能付き強力型永電磁チャック EP-DV3060
特長	■大きな吸着力が得られる永電磁式のため、磁性材料の切削加工にも使用可能です。 ■ワーク着脱時の瞬間通電のみのため、内部発熱がなく省エネにも貢献します。 ■消磁専用構造を兼備しているため、OFF時のワーク釈放性が良好です。 ■真空チャックは、シールゴムによりワークに合わせた使用範囲の設定が自由です。 ■非磁性体加工時に、永電磁機能を利用して周りに磁性体を吸着させることにより、より強固な固定が可能です。
用途	グリッドシールタイプの真空チャック機能を追加した切削用永電磁チャックで、磁性体、非磁性体の切削・研削加工に使用します。
呼び寸法 (mm)	300×600

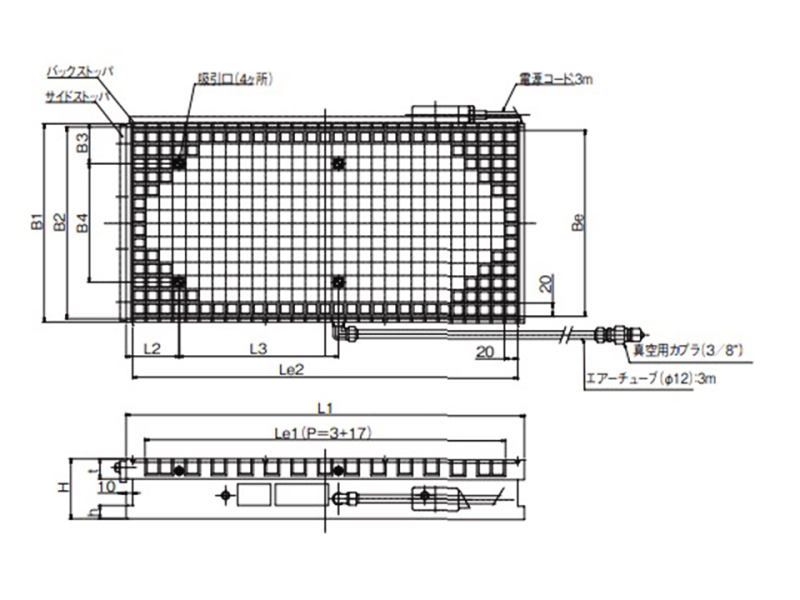

チャック作業面 (mm)	B1 : 310 L1 : 638 Le : 558 t : 35 B4 : 92
磁極数 (極)	P : 42
格子間隔 (mm)	42×42
取付面 (mm)	h : 20 B2 : 304 L2 : 638
大きさ (mm)	H : 125
質量(kg)	170
有効エリア (mm)	B3 : 252 L3 : 588
電装品	EPS-D2100A
備考	・磁極数(P)は、2+8+2+30です。・電装品、真空源装置、クランプ用部品は付属していません。・当社チャックには、当社製の電装品をお使いになることで最適な性能を発揮することができます。・永電磁チャックのON/OFFは数分間に1回として下さい。通電を頻繁に繰り返すと加熱破損に至る場合があります。
